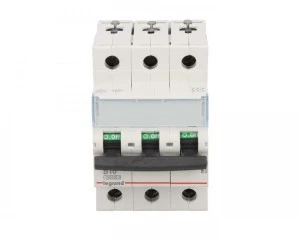

Wyłącznik nadprądowy 3P B 16A 10kA AC S313 TX3 404126
Wyłącznik nadprądowy 3P B 16A 10kA AC S313 TX3 404126 to trójpolowy aparat nadprądowy serii TX3 przeznaczony do ochrony obwodów trójfazowych przed przeciążeniami i zwarciami. Zastosowanie obejmuje rozdzielnice w instalacjach mieszkaniowych, komercyjnych oraz lekkich aplikacjach przemysłowych.
Cechy techniczne
- Charakterystyka wyzwalania: B (szybkie wyzwalanie przy prądach zwarciowych)
- Prąd znamionowy: 16 A
- Liczba biegunów: 3P (trójfazowy)
- Rodzaj napięcia / częstotliwość: AC, 400 V, 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa (EN 60898): 10 kA
- Znamionowa zwarciowa zdolność łączeniowa (IEC 60947-2): 50 kA
- Klasa ograniczenia energii: 3
- Szerokość: 3 moduły (moduł = 17,5 mm)
- Głębokość zabudowy: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: nie
- Montaż: listwa DIN; przyłączanie przez szyny grzebieniowe lub sztyftowe
- Możliwość dodatkowego wyposażenia: styki pomocnicze i wyzwalacze serii DX3
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2
Zastosowanie produktu
- Ochrona obwodów trójfazowych w rozdzielnicach budynków mieszkalnych i obiektów komercyjnych
- Zabezpieczanie linii zasilających silników i maszyn o niewielkim prądzie rozruchowym (aplikacje lekkoprzemysłowe)
- Zabezpieczenie obwodów oświetleniowych i gniazd w instalacjach trójfazowych
- Integracja w systemach modułowych TX3 z możliwością montażu dodatkowych styków pomocniczych lub wyzwalaczy DX3
- Stosowanie w rozdzielnicach z szynami grzebieniowymi lub systemami sztyftowymi; nieprzeznaczony do bloków różnicowoprądowych
