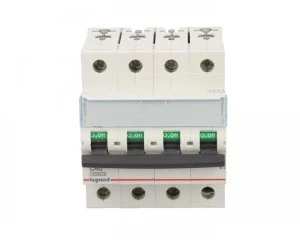

Wyłącznik nadprądowy 4P C 40A 10kA AC S314 TX3 404260
Wyłącznik nadprądowy 4P C 40A 10kA AC S314 TX3 404260 to modułowy wyłącznik nadprądowy czterobiegunowy o charakterystyce C, przeznaczony do ochrony obwodów trójfazowych w rozdzielnicach budynków mieszkalnych, komercyjnych i instalacjach przemysłowych.
Cechy techniczne
- Typ: modułowy wyłącznik nadprądowy, seria S314 TX3
- Prąd znamionowy: 40 A
- Liczba biegunów: 4P (przewód N nie jest rozłączany jednocześnie z fazami)
- Charakterystyka wyzwalania: C (odpowiednia dla obwodów z umiarkowanymi prądami rozruchowymi)
- Napięcie znamionowe: 400 V AC
- Znamionowa zdolność łączeniowa wg EN 60898: 10 kA (model oznaczony 10kA)
- Informacja o serii: S310/S313/S314 TX3 oferuje prądy znamionowe do 63 A oraz zdolność zwarciową do 10/16 kA zgodnie z normami IEC/EN
- Szerokość: 4 moduły DIN
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Przyłącza: możliwość podłączenia szyną grzebieniową lub sztyftową
- Możliwość dodatkowego wyposażenia: tak — styki pomocnicze i wyzwalacze
- Brak możliwości podłączenia bloków różnicowoprądowych
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2 (w zakresie konstrukcji i wymagań)
Zastosowanie produktu
- Ochrona obwodów trójfazowych (3L+N) w rozdzielnicach budynków mieszkalnych, biur i obiektów przemysłowych
- Zabezpieczenie linii zasilających silniki i maszyn o umiarkowanych prądach rozruchowych
- Wykorzystanie w rozdzielnicach piętrowych, panelach dystrybucji i modernizacjach instalacji elektrycznych
- Integracja w systemach, gdzie wymagana jest szerokość montażowa 4 modułów i głębokość zabudowy 44 mm
