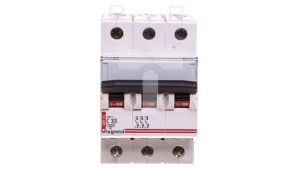

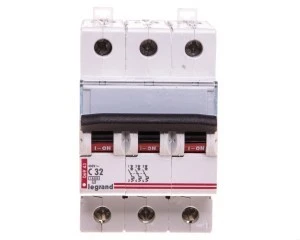

Wyłącznik nadprądowy 3P C 32A 10kA AC S313 TX3 404225
Komplementarny wyłącznik nadprądowy trójbiegunowy serii S313 TX3 przeznaczony do ochrony obwodów niskiego napięcia. Urządzenie z charakterystyką C zapewnia selektywne wyłączanie przy typowych prądach rozruchowych, stosowane w rozdzielnicach budynkowych i przemysłowych.
Cechy techniczne
- Typ: wyłącznik nadprądowy kompaktowy, seria S313 TX3, 3P
- Charakterystyka wyzwalania: C
- Prąd znamionowy: 32 A
- Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 10 kA
- Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2: 50 kA
- Klasa ograniczenia energii: 3
- Szerokość: 3 moduły (montaż na szynie DIN)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie biegunu N: nie
- Możliwość dodatkowego wyposażenia: tak — styki pomocnicze, wyzwalacze serii DX3; kompatybilny z szynami grzebieniowymi i sztyftowymi
- Uwagi konstrukcyjne: nieobsługiwane bloki różnicowoprądowe
Zastosowanie produktu
- Ochrona obwodów trójfazowych w rozdzielnicach mieszkaniowych i komercyjnych
- Zabezpieczenie obwodów z obciążeniami o umiarkowanym prądzie rozruchowym (charakterystyka C)
- Stosowanie w systemach dystrybucji energii w instalacjach przemysłowych i lekkich aplikacjach maszynowych
- Integracja w tablicach rozdzielczych z możliwością rozbudowy o styki pomocnicze i wyzwalacze DX3
