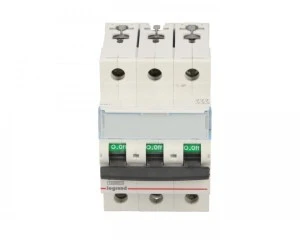

Wyłącznik nadprądowy 3P C 16A 10kA AC S313 TX3 404222
Wyłącznik nadprądowy S313 TX3 3P, charakterystyka C, o prądzie znamionowym 16 A, przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem w instalacjach przemysłowych i budynkowych przy napięciu do 400 V AC.
Cechy techniczne
- Prąd znamionowy (In): 16 A; charakterystyka wyzwalania: C (wyzwalanie przywyższonego prądu udarowego typowe dla obciążeń indukcyjnych).
- Liczba biegunów: 3; napięcie znamionowe: 400 V AC; częstotliwość pracy: 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 10 kA; wg IEC 60947-2: 50 kA.
- Klasa ograniczenia energii: 3; stopień ochrony przed dotykiem: IP2X.
- Szerokość: 3 moduły DIN; głębokość wbudowania: 44 mm; biegun N nie jest rozłączany jednocześnie.
- Możliwość montażu: na szynie DIN z użyciem szyn grzebieniowych lub połączeń sztyftowych.
- Możliwość dodatkowego wyposażenia: styki pomocnicze oraz napędy serii DX3 (opcjonalne akcesoria kompatybilne z serią TX3).
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2.
- Oznaczenie referencyjne: nowe produkty serii TX3 posiadają czerwony numer referencyjny.
Zastosowanie
- Ochrona obwodów trójfazowych w rozdzielnicach elektrycznych budynków mieszkalnych, komercyjnych i instalacjach przemysłowych.
- Ochrona obwodów zasilających silniki i odbiorniki indukcyjne, gdzie wymagana jest charakterystyka C.
- Stosowanie w systemach modułowych o ograniczonej szerokości montażowej (3 moduły DIN).
- Integracja z układami automatyki i sterowania przy użyciu dodatkowych styków pomocniczych lub napędów DX3.
- W instalacjach wymagających rozłączania i zabezpieczania obwodów o zdolności zwarciowej zgodnej z podanymi normami.
