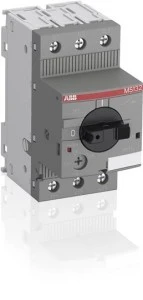

Wyłącznik MS132-0.16T do zabezpieczenia transformatora 0,10 ... 0,16 A 1SAM340000R1001
Trójpolowy wyłącznik termomagnetyczny MS132-0.16T przeznaczony do ochrony transformatorów na stronie pierwotnej, z regulacją zakresu prądu przeciążeniowego 0,10–0,16 A; pozwala na ręczne łączenie i rozłączanie oraz integrację akcesoriów pomocniczych.
Cechy techniczne
- Liczba biegunów: 3.
- Znamionowy prąd ciągły Iu: 0,16 A; zakres nastawy wyzwalacza przeciążeniowego: 0,10–0,16 A.
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 3,2 A (odpowiada 20×Iu).
- Znamionowe napięcie pracy: do 690 V.
- Znamionowa zwarciowa zdolność łączeniowa Icu: 100 kA przy 400 V AC.
- Sposób wyzwalania: termomagnetyczny.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
- Stopień ochrony: IP20; budowa: kompletne urządzenie w obudowie.
- Funkcje operacyjne: ręczne łączenie/rozłączanie transformatora, kompensacja temperatury, mechanizm bezwyzwalny oraz zamek na uchwycie.
- Możliwość rozbudowy: akcesoria takie jak kontakty pomocnicze i dodatkowe funkcje zabezpieczeń.
- Wymiary i masa: szerokość 45 mm, wysokość 90 mm, głębokość 86,75 mm; masa około 0,215 kg.
Zastosowanie
- Ochrona transformatorów na stronie pierwotnej przed przeciążeniem i zwarciem w instalacjach niskonapięciowych.
- Stosowanie w rozdzielnicach transformatorowych, szafach sterowniczych oraz stacjach rozdzielczych dla aplikacji przemysłowych i infrastrukturalnych.
- Funkcja ręcznego łączenia/odłączania umożliwia bezpieczne prace serwisowe i eksploatacyjne.
- Integracja z układami pomocniczymi (kontakty pomocnicze) do monitorowania stanu i sterowania.
