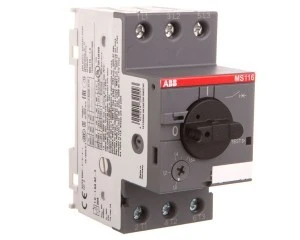

Wyłącznik silnikowy 3P 0,55kW 1-1,6A MS116-1.6 1SAM250000R1006
Wyłącznik silnikowy MS116-1.6 to ręczne urządzenie trójbiegunowe do załączania i ochrony silników trójfazowych o nastawie prądu 1,0–1,6 A. Przeznaczony do instalacji na szynie DIN w rozdzielnicach sterowniczych i napędowych.
Cechy techniczne
- Typ: wyłącznik silnikowy 3P, kompletne urządzenie w obudowie, montaż na szynie DIN; szerokość 45 mm.
- Zakres nastawy wyzwalacza przeciążeniowego: 1,0–1,6 A; znamionowy prąd ciągły Iu = 1,6 A.
- Znamionowa moc pracy AC-3 przy 400 V: 0,55 kW.
- Znamionowe napięcie pracy: do 690 V.
- Sposób wyzwalania: termomagnetyczny — ochrona przed przeciążeniem i zwarciem; czułość na zanik fazy: tak.
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 50 kA.
- Stopień ochrony: IP20.
- Przyłącza obwodu głównego: połączenie śrubowe.
- Wyposażenie i rozszerzalność: uchwyt manualny do załączania/wyłączania; brak zintegrowanego styku pomocniczego i wyzwalacza podnapięciowego; dostępne akcesoria (styki pomocnicze, blokady).
Zastosowanie produktu
- Sterowanie i zabezpieczenie małych silników trójfazowych (pompy, wentylatory, przenośniki) do 0,55 kW w trybie AC-3.
- Montaż w rozdzielnicach i panelach sterowniczych na szynie DIN w instalacjach przemysłowych i budynkowych.
- Ochrona obwodów napędowych przed przeciążeniem, zwarciem oraz zanikiem fazy; stosowanie w układach zasilania pomocniczego i automatyki maszynowej.
- Integracja z układami sterowania poprzez dodanie styku pomocniczego lub blokad mechanicznych jako akcesoria.
