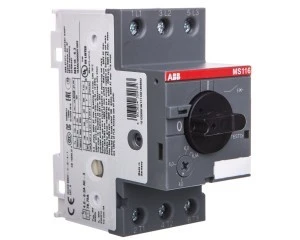

Wyłącznik silnikowy MS116-6.3 4,0 ... 6,3 A 1SAM250000R1009
Wyłącznik silnikowy MS116-6.3 4,0–6,3 A to trójbiegunowe urządzenie termomagnetyczne przeznaczone do ręcznego załączania oraz zabezpieczania napędów elektrycznych. Stosowany w rozdzielnicach przemysłowych, układach napędowych maszyn i instalacjach automatyki do napięć roboczych do 690 V AC.
Cechy techniczne
- Zakres nastawy wyzwalacza przeciążeniowego: 4,0–6,3 A; znamionowy prąd ciągły Iu = 6,3 A.
- Liczba biegunów: 3 (trójbiegunowy wyłącznik silnikowy dla układów trójfazowych).
- Sposób wyzwalania: termomagnetyczny – zabezpieczenie termiczne przeciążeniowe oraz magnetyczne przeciwzwarciowe.
- Znamionowe napięcie pracy: do 690 V AC; znamionowa moc pracy przy AC-3, 400 V: 2,2 kW.
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 50 kA.
- Czułość na zanik fazy: tak – detekcja i zabezpieczenie przy utracie jednej fazy.
- Stopień ochrony: IP20; konstrukcja: kompletne urządzenie w obudowie do montażu na szynie DIN.
- Sposób przyłącza obwodu głównego: połączenie śrubowe.
- Szerokość modułowa: 45 mm; obsługa ręczna załącz/wyłącz.
- Funkcjonalność dodatkowa: brak zintegrowanego styku pomocniczego i braku wyzwalacza podnapięciowego; możliwość rozbudowy o akcesoria (styki pomocnicze, blokady itp.).
- Nie wymaga dodatkowego zabezpieczenia zwarciowego przy zastosowaniu zgodnym z warunkami montażu i eksploatacji.
Zastosowanie produktu
- Zabezpieczenie i ręczne sterowanie małymi silnikami trójfazowymi do 6,3 A w maszynach i instalacjach przemysłowych.
- Montaż w rozdzielnicach i panelach sterowniczych na szynie DIN jako element ochrony przeciążeniowej i zwarciowej.
- Stosowanie w układach napędowych pomp, wentylatorów, przenośników oraz innych aplikacjach AC-3 o mocy do 2,2 kW (400 V).
- Integracja z automatyką przez dodanie akcesoriów (styki pomocnicze, blokady) w celu rozszerzenia funkcji raportowania i sterowania.
