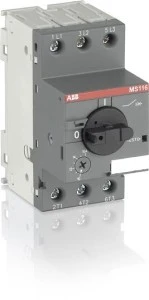

Wyłącznik silnikowy MS116-10 o szerokości 45 mm i znamionowym prądzie roboczym Ie = 10 A. Służy do ręcznego załączania i wyłączania silników, chroni przed przeciążeniem, zwarciem oraz zanikiem fazy. NIe wymaga dobezpieczenia zwarciowego (patrz tabele).
Dane techniczne
CN
85362010
Znamionowa moc pracy przy AC-3, 400 V [kW]
4
Znamionowy prąd ciągły Iu [A]
10
Liczba biegunów
3
Zakres nastawy wyzwalacza przeciążeniowego [A] od
6,3
Stopień ochrony (IP)
IP20
Sposób wyzwalania
Termomagnetyczny
Czułość na zanik fazy
Tak
PKWiU
27.12.22.0
Ze zintegrowanym stykiem pomocniczym
Nie
Ze zintegrowanym wyzwalaczem podnapięciowym
Nie
Znamionowe napięcie pracy [V]
690
Zakres nastawy wyzwalacza przeciążeniowego [A] do
10
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]
Wyłącznik silnikowy16-10 6,3 ... 10 A 1SAM250000R1010
Manualny wyłącznik silnikowy (starter) przeznaczony do ochrony silników trójfazowych w instalacjach niskiego napięcia, z termomagnetycznym wyzwalaniem i zakresem nastawy przeciążeniowej 6,3–10 A. Montowany na szynie DIN jako kompletne urządzenie w obudowie.
Cechy techniczne
Sposób wyzwalania: termomagnetyczny (ochrona przeciążeniowa i zwarciowa).
Zakres nastawy wyzwalacza przeciążeniowego: 6,3 ÷ 10 A.
Znamionowy prąd ciągły Iu: 10 A.
Liczba biegunów: 3 (ochrona wszystkich faz).
Znamionowe napięcie pracy: do 690 V AC.
Znamionowa moc pracy przy AC-3, 400 V: 4 kW.
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 50 kA.
Czułość na zanik fazy: tak (wykrywanie braku jednej z faz).
Stopień ochrony: IP20.
Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
Ze zintegrowanym stykiem pomocniczym: nie; brak zintegrowanego wyzwalacza podnapięciowego.
Budowa: kompletne urządzenie w obudowie, szerokość montażowa: 45 mm; montaż na szynie DIN.
Dodatkowe informacje: możliwość rozbudowy o zewnętrzne styki pomocnicze i blokady; urządzenie nie wymaga dodatkowego zabezpieczenia przy typowym użyciu zgodnym z danymi znamionowymi.
Zastosowanie produktu
Ochrona i załączanie silników asynchronicznych w trybie AC-3 do mocy 4 kW przy 400 V.
Szafy sterownicze i rozdzielnice przemysłowe wymagające kompaktowego wyłącznika 3-biegunowego.
Obwody maszyn i urządzeń produkcyjnych — zabezpieczenie przed przeciążeniem, zwarciem i zanikiem fazy.
Modernizacje instalacji i wymiana manualnych starterów w aplikacjach niskiego napięcia.
