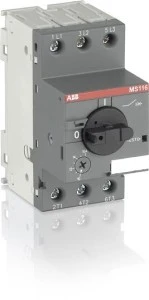

Wyłącznik silnikowy MS116-0.16 o szerokości 45 mm i znamionowym prądzie roboczym Ie = 0,16 A. Służy do ręcznego załączania i wyłączania silników, chroni przed przeciążeniem, zwarciem oraz zanikiem fazy. NIe wymaga dobezpieczenia zwarciowego (patrz tabele).
Dane techniczne
CN
85362010
Znamionowa moc pracy przy AC-3, 400 V [kW]
0,03
Znamionowy prąd ciągły Iu [A]
0,16
Liczba biegunów
3
Zakres nastawy wyzwalacza przeciążeniowego [A] od
0,1
Stopień ochrony (IP)
IP20
Sposób wyzwalania
Termomagnetyczny
Czułość na zanik fazy
Tak
PKWiU
27.12.22.0
Ze zintegrowanym stykiem pomocniczym
Nie
Ze zintegrowanym wyzwalaczem podnapięciowym
Nie
Znamionowe napięcie pracy [V]
690
Zakres nastawy wyzwalacza przeciążeniowego [A] do
0,16
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]
Wyłącznik silnikowy MS116-0.16 0,10 ... 0,16 A 1SAM250000R1001
Wyłącznik silnikowy MS116-0.16 to manualne urządzenie zabezpieczające służące do załączania i ochrony małych silników trójfazowych. Przeznaczony do obwodów o znamionowym prądzie do 0,16 A i napięciu roboczym do 690 V.
Liczba biegunów: 3 (trójfazowy obwód główny); napięcie pracy do 690 V AC.
Sposób wyzwalania: termomagnetyczny (ochrona przeciążeniowa i zwarciowa w jednym mechanizmie).
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 50 kA — nie wymaga dodatkowego zabezpieczenia zwarciowego w typowych zastosowaniach zgodnie z zakresem stosowania.
Czułość na zanik fazy: tak — detekcja zaniku fazy w układach trójfazowych.
Rodzaj przyłącza obwodu głównego: połączenie śrubowe; stopień ochrony obudowy: IP20.
Budowa: kompletne urządzenie w obudowie o szerokości 45 mm; obsługa ręczna (mechaniczny przełącznik ON/OFF).
Zintegrowane styki pomocnicze i wyzwalacz podnapięciowy: brak (dostępne opcjonalne akcesoria zgodne z serią).
Znamionowa moc pracy przy AC-3, 400 V: 0,03 kW.
Zastosowanie produktu
Ochrona i załączanie małych silników trójfazowych w automatyce maszyn i urządzeń.
Panele sterownicze i rozdzielnice zasilające napędy o prądzie roboczym do 0,16 A.
Sterowanie pomp, wentylatorów, napędów w urządzeniach pakujących i liniach technologicznych o niskim poborze mocy.
Zastosowania przemysłowe i instalacje trójfazowe wymagające detekcji zaniku fazy oraz ochrony termomagnetycznej.
