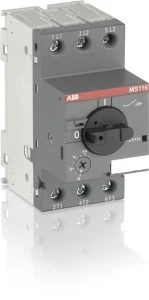

Wyłącznik silnikowy MS116-1.0 0,63 ... 1,0 A 1SAM250000R1005
Wyłącznik silnikowy MS116-1.0 to kompletne urządzenie termomagnetyczne przeznaczone do ręcznego załączania i wyłączania małoskalowych napędów elektrycznych oraz ochrony przed przeciążeniem, zwarciem i zanikiem fazy. Stosowany w rozdzielnicach i panelach sterowniczych z montażem na szynie DIN.
Cechy techniczne
- Zakres nastawy wyzwalacza przeciążeniowego: 0,63 – 1,0 A
- Znamionowy prąd ciągły Iu: 1 A
- Liczba biegunów: 3 (trójfazowy układ ochrony silnika)
- Znamionowe napięcie pracy: do 690 V AC
- Znamionowa moc pracy przy AC-3, 400 V: 0,25 kW
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 50 kA
- Sposób wyzwalania: termomagnetyczny (ochrona przeciążeniowa i zwarciowa)
- Czułość na zanik fazy: tak (wykrywanie braku jednej z faz)
- Stopień ochrony: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Budowa: kompletne urządzenie w obudowie przystosowane do montażu na szynie DIN
- Ze zintegrowanym stykiem pomocniczym: nie; ze zintegrowanym wyzwalaczem podnapięciowym: nie
- Możliwość rozbudowy: dostępne akcesoria takie jak dodatkowe kontakty pomocnicze i blokady
Zastosowanie produktu
- Ochrona i sterowanie małych silników asynchronicznych w aplikacjach przemysłowych (pompy, wentylatory, przenośniki, napędy pomocnicze)
- Wydzielone obwody napędowe w rozdzielnicach i szafach sterowniczych — montaż na szynie DIN
- Systemy automatyki maszynowej wymagające ochrony przed przeciążeniem, zwarciem oraz wykrywania zaniku fazy
- Zastosowania, gdzie wymagana jest wysoka zdolność łączeniowa (Icu 50 kA) oraz przyłącze śrubowe dla pewnego połączenia przewodów
