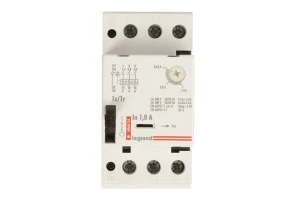

Wyłącznik silnikowy 3P 0,25kW 0,63‑1A M 250 1R/1Z 0,25 606824

Wyłącznik silnikowy 3P 0,25kW 0,63-1A M 250 1R/1Z 0,25 606824

Wyłącznik silnikowy trójpolowy serii M 250 przeznaczony do zabezpieczania i załączania małych silników trójfazowych o mocy do 0,25 kW (AC-3, 400 V). Wyposażony w termomagnetyczne wyzwalanie z zakresem nastawy przeciążeniowej 0,63–1 A oraz zintegrowany styk pomocniczy 1R/1Z.

• Liczba biegunów: 3
• Znamionowa moc pracy AC-3, 400 V: 0,25 kW; AC-3, 230 V: 0,12 kW
• Znamionowy prąd ciągły Iu: 1 A
• Zakres nastawy wyzwalacza przeciążeniowego: 0,63–1 A
• Sposób wyzwalania: termomagnetyczny (wyzwalacz termiczny + bezzwłoczny wyzwalacz zwarciowy)
• Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 14 A (wartość stała)
• Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 6 kA
• Połączenie obwodu głównego: połączenie śrubowe
• Stopień ochrony: IP3X
• Zintegrowany styk pomocniczy: 1R/1Z
• Brak zintegrowanego wyzwalacza podnapięciowego; czułość na zanik fazy: nie
• Montaż: na szynie TH35; szerokość modułu: 17,5 mm (seria M 250)
• Wymóg dobezpieczenia: stosować wkładki topikowe zgodnie z analizą zdolności zwarciowej instalacji

• Ochrona i sterowanie małych silników trójfazowych (pompy, wentylatory, napędy o mocy do 0,25 kW)
• Zastosowanie w rozdzielnicach maszynowych i szafach sterowniczych montowanych na szynie DIN (TH35)
• Zabezpieczenie obwodów motorowych w instalacjach przemysłowych i budynkach użyteczności publicznej, gdzie wymagane jest termomagnetyczne zabezpieczenie przeciążeniowe i zwarciowe do 6 kA
• Stosowanie jako element obwodów pomocniczych z sygnalizacją stanu dzięki wbudowanemu stykowi pomocniczemu 1R/1Z
