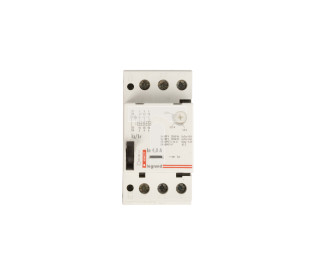

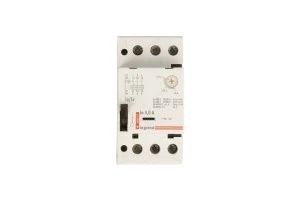

Wyłącznik silnikowy 3P 1,5kW 2,5-4A M 250 1R/1Z 4 606827
Trójpolowy wyłącznik silnikowy z wyzwalaczem termomagnetycznym przeznaczony do ochrony i załączania silników asynchronicznych; stosowany w rozdzielnicach przemysłowych, automatyce maszyn oraz instalacjach napędowych.
Cechy techniczne
- Typ: wyłącznik silnikowy 3P, wyzwalanie termomagnetyczne.
- Znamionowa moc pracy AC-3: 1,5 kW przy 400 V; 0,8 kW przy 230 V.
- Zakres nastawy wyzwalacza przeciążeniowego: 2,5–4 A.
- Znamionowy prąd ciągły Iu: 4 A.
- Bezzwłoczny wyzwalacz zwarciowy (magnetyczny): nastawa stała 56 A.
- Znamionowa zwarciowa zdolność łączeniowa Icu: 6 kA przy 400 V AC.
- Ze zintegrowanym stykiem pomocniczym: Tak (oznaczenie 1R/1Z).
- Brak wyzwalacza podnapięciowego; brak czułości na zanik fazy.
- Stopień ochrony: IP3X.
- Sposób przyłącza obwodu głównego: połączenie śrubowe.
- Montaż: na szynie TH35, konstrukcja modułowa (szerokość modułu 17,5 mm).
- Uwagi instalacyjne: urządzenie należy dobezpieczyć wkładkami topikowymi dostosowanymi do zdolności zwarciowej oraz wymagań norm (np. IEC/EN 60947-2).
Zastosowanie produktu
- Ochrona silników trójfazowych do 1,5 kW w trybie AC-3 — ochrona przed przeciążeniem i zwarciem.
- Instalacje przemysłowe: rozdzielnice maszyn, systemy napędowe, pompy, wentylatory i taśmociągi.
- Panelowe i szafowe aplikacje z montażem na szynie TH35; integracja z układami sterowania i monitoring poprzez styki pomocnicze.
- Zastosowania wymagające zdolności łączeniowej do 6 kA przy 400 V oraz precyzyjnego nastawiania prądu wyzwalania w zakresie 2,5–4 A.
