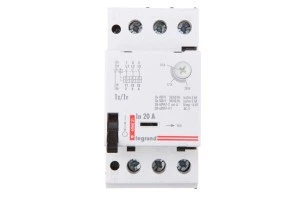

Wyłącznik silnikowy 3P 9kW 14-20A M 250 1R/1Z 20 606831
Wyłącznik silnikowy trójbiegunowy M 250 przeznaczony do zabezpieczania i rozłączania silników asynchronicznych w układach napędowych; urządzenie z termomagnetycznym sposobem wyzwalania, regulacją przeciążeniową 14–20 A i zintegrowanym stykiem pomocniczym 1R/1Z.
Cechy techniczne
- Sposób wyzwalania: termomagnetyczny (wyzwalacz termiczny + elektromagnetyczny)
- Zakres nastawy wyzwalacza przeciążeniowego: 14–20 A
- Znamionowy prąd ciągły Iu: 20 A
- Liczba biegunów: 3 (3P)
- Znamionowa moc pracy AC-3: 9 kW (400 V), 5 kW (230 V)
- Znamionowa zwarciowa zdolność łączeniowa Icu (400 V AC): 3 kA
- Bezzwłoczny wyzwalacz zwarciowy: nastawa 280 A (zakres 280–280 A)
- Ze zintegrowanym stykiem pomocniczym: tak (1R/1Z)
- Wyzwalacz podnapięciowy: brak
- Czułość na zanik fazy: brak funkcji detekcji zaników fazy
- Stopień ochrony: IP3X
- Przyłącze obwodu głównego: połączenie śrubowe
- Szerokość modułu: 17,5 mm (typowa dla serii M 250)
Zastosowanie
- Ochrona silników asynchronicznych przed przeciążeniem i zwarciem w układach przemysłowych
- Stosowanie w szafach sterowniczych i rozdzielnicach maszynowych
- Zastosowania w napędach pompowych, wentylacyjnych i transportowych wymagających automatycznego wyłączania przy zwarciu
- Integracja z układami sterowania jako element zabezpieczeń i sygnalizacji dzięki zintegrowanemu stykowi pomocniczemu
- Możliwość współpracy z wkładkami topikowymi i dodatkowymi akcesoriami serii M dla dopasowania do warunków zwarciowych instalacji
