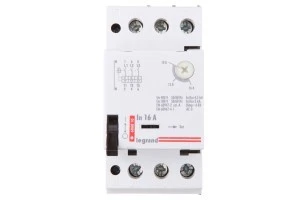

Wyłącznik silnikowy 3P 7,5kW 10-16A M 250 16 606810
Trójpolowy wyłącznik silnikowy o wyzwalaniu termomagnetycznym przeznaczony do ochrony i sterowania silników trójfazowych; model nadaje się do montażu na szynie TH35 w rozdzielnicach przemysłowych i maszynowych.
Cechy techniczne
- Liczba biegunów: 3P, montaż na wsporniku TH35, szerokość modułu: 17,5 mm.
- Sposób wyzwalania: termomagnetyczny (wyzwalacz przeciążeniowy + wyzwalacz zwarciowy bezzwłoczny).
- Znamionowy prąd ciągły Iu: 16 A; zakres nastawy wyzwalacza przeciążeniowego: 10–16 A.
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 224 A (nastawa stała wskazana w danych).
- Znamionowa moc pracy (AC-3): 7,5 kW przy 400 V; 4 kW przy 230 V.
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 4,5 kA.
- Przyłącze obwodu głównego: połączenie śrubowe.
- Stopień ochrony: IP3X.
- Brak zintegrowanego styku pomocniczego; brak wyzwalacza podnapięciowego; brak detekcji zaniku fazy.
- Wymóg stosowania wkładek topikowych dostosowanych do zdolności zwarciowej urządzenia.
Zastosowanie produktu
- Ochrona i załączanie silników trójfazowych do 7,5 kW w trybie AC-3.
- Instalacje i rozdzielnice przemysłowe, obwody maszynowe oraz panele sterownicze montowane na szynie TH35.
- Ochrona przed przeciążeniem i zwarciem w obwodach silnikowych oraz współpraca ze stycznikami w układach sterowania.
- Zastosowania wymagające kompaktowego modułu o szerokości 17,5 mm z połączeniem śrubowym i znamionową zdolnością zwarciową 4,5 kA.
