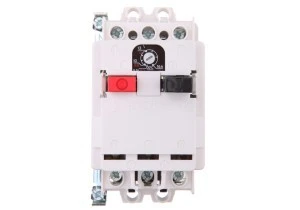

Wyłącznik silnikowy 3P 7,5kW 10-16A M 611 N 16 6112-460001
Wyłącznik silnikowy M 611 N 16 to trójpolowy aparat ochronny przeznaczony do zabezpieczania i rozruchu silników trójfazowych w układach niskiego napięcia; stosowany w panelach sterowniczych, rozrusznikach i układach napędowych.
- Liczba biegunów: 3 (trójfazowy)
- Zakres nastawy wyzwalacza przeciążeniowego: 10–16 A (nastawa regulowana)
- Znamionowy prąd ciągły Iu: 16 A
- Znamionowa moc pracy (AC-3): 7,5 kW przy 400 V; 4 kW przy 230 V
- Sposób wyzwalania: termomagnetyczny (element termiczny dla przeciążeń + wyzwalacz bezzwłoczny dla zwarć)
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: stała wartość 272 A
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 1,25 kA
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Bez zintegrowanego styku pomocniczego i bez zintegrowanego wyzwalacza podnapięciowego
- Brak czułości na zanik fazy (funkcja przeciwdziałania zaniku fazy nieobecna)
- Zabezpieczanie silników trójfazowych do 7,5 kW (praca AC-3) przed przeciążeniem i zwarciem
- Stosowanie w rozrusznikach bezpośredniego załączenia, panelach sterowniczych i układach napędowych maszyn
- Integracja z obwodami sterowania i automatyki przemysłowej wymagającymi wyłączników o regulowanym zakresie przeciążeniowym
- Wykorzystanie w instalacjach obiektów przemysłowych, pompowniach, przenośnikach i urządzeniach warsztatowych
