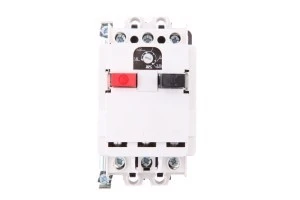

Wyłącznik silnikowy 3P 0,8kW 1,6-2,5A M 611 N 2,5 6112-290001
Trzypolowy wyłącznik silnikowy M 611 N 2,5 przeznaczony do ochrony i rozłączania małych silników trójfazowych. Urządzenie typu termomagnetycznego z regulacją przeciążeniową umożliwia zabezpieczenie silników w aplikacjach przemysłowych i instalacjach budynkowych.
Cechy techniczne
- Liczba biegunów: 3
- Sposób wyzwalania: termomagnetyczny (wyzwalacz termiczny + bezzwłoczny wyzwalacz magnetyczny)
- Zakres nastawy wyzwalacza przeciążeniowego: 1,6–2,5 A
- Znamionowy prąd ciągły Iu: 2,5 A
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: stała nastawa 42,5 A
- Znamionowa moc pracy (AC-3): 0,8 kW przy 400 V; 0,37 kW przy 230 V
- Znamionowa zwarciowa zdolność łączeniowa Icu: 1,25 kA przy 400 V AC
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Funkcje dodatkowe: brak zintegrowanego styku pomocniczego, brak wyzwalacza podnapięciowego, brak czułości na zanik fazy
Zastosowanie
- Ochrona małych silników asynchronicznych w trybie AC?3 do 0,8 kW (np. pompy, wentylatory, napędy maszyn)
- Zabezpieczenie obwodów rozruchowych i jako wyłącznik mocy w rozdzielnicach przemysłowych i szafach sterowniczych
- Stosowanie w instalacjach HVAC, systemach pompowych oraz układach automatyki z wykorzystaniem dodatkowych styków pomocniczych lub styczników do zdalnego sterowania
- Do doboru i koordynacji ochrony zwarciowo?przeciążeniowej wymagane jest uwzględnienie stałej nastawy magnetycznej 42,5 A i znamionowej zdolności Icu 1,25 kA
