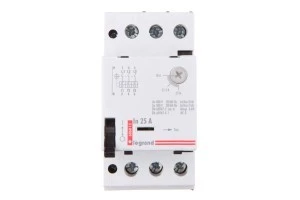

Wyłącznik silnikowy 3P 11kW 18-25A M 250 25 606812
Trójbiegunowy wyłącznik silnikowy M 250 przeznaczony do ochrony i załączania napędów elektrycznych; zakres nastawy przeciążeniowej 18–25 A, zastosowanie w rozdzielnicach przemysłowych i szafach sterowniczych z montażem na szynie TH35.
- Liczba biegunów: 3; znamionowy prąd ciągły Iu = 25 A; zakres nastawy przekaźnika termicznego: 18–25 A.
- Znamionowa moc pracy (AC-3): 11 kW przy 400 V, 6,5 kW przy 230 V.
- Sposób wyzwalania: termomagnetyczny (wyzwalacz termiczny + bezzwłoczny wyzwalacz zwarciowy nastawiony na 350 A).
- Znamionowa zwarciowa zdolność łączeniowa Icu = 3 kA przy 400 V AC; wymagane zabezpieczenie wkładkami topikowymi dostosowanymi do tej zdolności.
- Stopień ochrony: IP3X; sposób przyłącza obwodu głównego: połączenie śrubowe.
- Brak zintegrowanego styku pomocniczego; brak wyzwalacza podnapięciowego; brak czułości na zanik fazy.
- Montaż na wsporniku szyny DIN TH35; możliwość integracji w układach sterowania silnikami przy odpowiedniej koordynacji zabezpieczeń.
- Ochrona silników trójfazowych do 11 kW (AC-3, 400 V) oraz do 6,5 kW (AC-3, 230 V).
- Zastosowanie w rozdzielnicach przemysłowych, szafach sterowniczych i centrach sterowania napędami.
- Typowe aplikacje: pompy, wentylatory, kompresory, przenośniki i inne układy napędowe wymagające ochrony przed przeciążeniem i zwarciem.
- Stosowany jako element układów ochronnych w połączeniu z zabezpieczeniami topikowymi w celu zapewnienia selektywności i bezpieczeństwa instalacji.
