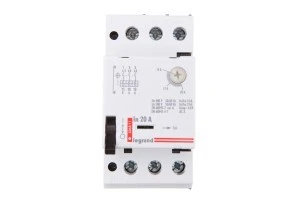

Wyłącznik silnikowy 3P 9kW 14-20A M 250 20 606811
Wyłącznik silnikowy 3P 9kW 14-20A M 250 20 606811 to trójpolowy aparat ochronny z wyzwalaczem termomagnetycznym przeznaczony do zabezpieczania silników elektrycznych i obwodów napędowych w instalacjach przemysłowych oraz rozdzielnicach na szynę TH35.
Cechy techniczne
- Liczba biegunów: 3
- Zakres nastawy wyzwalacza przeciążeniowego: 14–20 A
- Znamionowy prąd ciągły (Iu): 20 A
- Znamionowa moc pracy AC?3: 9 kW przy 400 V, 5 kW przy 230 V
- Sposób wyzwalania: wyzwalacz termomagnetyczny (termiczno?magnetyczny)
- Bezzwłoczny wyzwalacz zwarciowy: nastawa stała 280 A
- Znamionowa zwarciowa zdolność łączeniowa (Icu) przy 400 V AC: 3 kA
- Stopień ochrony: IP3X
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Bez zintegrowanego styku pomocniczego i bez wyzwalacza podnapięciowego; brak czułości na zanik fazy
- Montaż: na wsporniku TH35 (szyna DIN)
- Uwagi projektowe: do stosowania z odpowiednimi wkładkami topikowymi lub zabezpieczeniami nadprądowymi w zależności od zdolności zwarciowej instalacji oraz wymaganej koordynacji zabezpieczeń
Zastosowanie produktu
- Zabezpieczenie i załączanie silników trójfazowych do 9 kW (400 V) oraz do 5 kW (230 V) w układach napędowych.
- Stosowanie w rozdzielnicach sterowniczych i szafach urządzeń na szynie TH35: pompy, wentylatory, sprężarki, przenośniki, agregaty napędowe.
- Element starterów silnikowych i układów ochronnych wymagających nastawy przeciążeniowej 14–20 A z zabezpieczeniem zwarciowym do 3 kA.
- W aplikacjach przemysłowych, gdzie konieczna jest koordynacja wyzwalacza z wkładkami topikowymi lub innymi zabezpieczeniami nadprądowymi; przy większych prądach zwarciowych wymagane jest zastosowanie dodatkowej ochrony lub urządzenia o wyższej Icu.
- Dobór nastawy wyzwalacza powinien odpowiadać znamionowemu prądowi silnika i warunkom rozruchu; konieczna weryfikacja charakterystyki termicznej i magnetycznej względem obciążenia.
