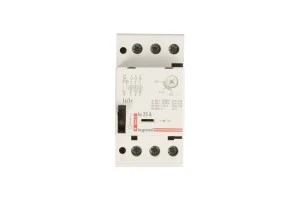

Wyłącznik silnikowy 3P 11kW 18-25A M 250 1R/1Z 25 606832
Trójpolowy wyłącznik silnikowy M 250 przeznaczony do ochrony silników w trybie AC-3; reglowany zakres przeciążeniowy 18–25 A umożliwia adaptację do różnych obciążeń silnikowych. Wyposażony w zintegrowany styk pomocniczy 1R/1Z i wyzwalanie termomagnetyczne.
Cechy techniczne
- Liczba biegunów: 3P
- Zakres nastawy wyzwalacza przeciążeniowego: 18–25 A
- Znamionowy prąd ciągły Iu: 25 A
- Znamionowa moc pracy AC-3: 11 kW przy 400 V; 6,5 kW przy 230 V
- Sposób wyzwalania: termomagnetyczny (wyzwalacz termiczny + bezzwłoczny wyzwalacz zwarciowy)
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 350 A (stała nastawa)
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 3 kA
- Ze zintegrowanym stykiem pomocniczym: 1R/1Z
- Ze zintegrowanym wyzwalaczem podnapięciowym: brak
- Czułość na zanik fazy: brak
- Stopień ochrony: IP3X
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Montaż: na wsporniku TH35 (szyna DIN)
Zastosowanie produktu
- Ochrona silników asynchronicznych w aplikacjach przemysłowych zgodnych z trybem pracy AC-3.
- Stosowanie w rozdzielnicach sterowniczych montowanych na szynie TH35.
- Sterowanie i zabezpieczenie obwodów napędowych o mocy do 11 kW (400 V).
- Zastosowanie jako element zabezpieczenia przeciążeniowego i zwarciowego w układach maszynowych oraz instalacjach pomocniczych.
- Wymaganie: dobezpieczyć wkładkami topikowymi dopasowanymi do zdolności zwarciowej urządzenia (Icu 3 kA).
