Wyłącznik silnikowy MS116-4.0 o szerokości 45 mm i znamionowym prądzie roboczym Ie = 4 A. Służy do ręcznego załączania i wyłączania silników, chroni przed przeciążeniem, zwarciem oraz zanikiem fazy. NIe wymaga dobezpieczenia zwarciowego (patrz tabele).
Dane techniczne
CN
85362010
Znamionowa moc pracy przy AC-3, 400 V [kW]
1,5
Znamionowy prąd ciągły Iu [A]
4
Liczba biegunów
3
Zakres nastawy wyzwalacza przeciążeniowego [A] od
2,5
Stopień ochrony (IP)
IP20
Sposób wyzwalania
Termomagnetyczny
Czułość na zanik fazy
Tak
PKWiU
27.12.22.0
Ze zintegrowanym stykiem pomocniczym
Nie
Ze zintegrowanym wyzwalaczem podnapięciowym
Nie
Znamionowe napięcie pracy [V]
690
Zakres nastawy wyzwalacza przeciążeniowego [A] do
4
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]

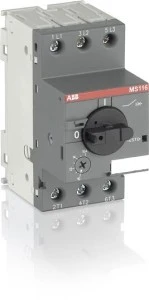

Wyłącznik silnikowy MS116-4.0 2,5 ... 4,0 A 1SAM250000R1008
MS116-4.0 to ręczny, trójbiegunowy wyłącznik silnikowy przeznaczony do załączania/odłączania oraz ochrony silników i obwodów niskonapięciowych; typowe zastosowania obejmują rozdzielnice sterujące, napędy pomp, wentylatorów i przenośników.
Cechy techniczne
Typ: ręczny wyłącznik silnikowy, konstrukcja kompletnego urządzenia w obudowie, montaż na szynie DIN, szerokość 45 mm.
Liczba biegunów: 3 (trójfazowy).
Zakres nastawy wyzwalacza przeciążeniowego: 2,5–4,0 A; znamionowy prąd ciągły Iu = 4 A.
Znamionowe napięcie pracy: do 690 V; znamionowa moc pracy przy AC-3, 400 V: 1,5 kW.
Sposób wyzwalania: termomagnetyczny — ochrona przed przeciążeniem i zwarciem; czułość na zanik fazy.
Znamionowa zwarciowa zdolność łączeniowa Icu (400 V AC): 50 kA; nie wymaga dobezpieczenia zwarciowego w typowych warunkach montażu.
Przyłącze obwodu głównego: połączenie śrubowe.
Stopień ochrony: IP20.
Wyposażenie: brak zintegrowanego styku pomocniczego i wyzwalacza podnapięciowego (możliwa instalacja akcesoriów zewnętrznych).
Zgodność konstrukcyjna z normami EN/IEC i wymaganiami UL/CSA (odniesienia do norm: EN 60947-1, EN 60947-2, EN IEC 60947-4-1, EN IEC 63000).
Zastosowanie
Ochrona i ręczne sterowanie silników indukcyjnych w instalacjach niskonapięciowych (np. napędy pomp, wentylatorów, przenośników).
Stosowanie w rozdzielnicach sterowniczych i panelach maszynowych dla obciążeń do 1,5 kW przy 400 V.
Zabezpieczenie przed przeciążeniem, zwarciem oraz działanie w warunkach zaniku fazy w instalacjach przemysłowych i budynkowych.
Integracja z akcesoriami (styki pomocnicze, urządzenia odcięcia napięcia) w celu rozbudowy funkcji sterowania i sygnalizacji; montaż na szynie DIN ułatwiający integrację w rozdzielnicy.
