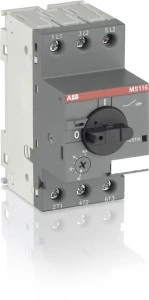

Wyłącznik silnikowy MS116-0.63 0,40 ... 0,63 A 1SAM250000R1004
Wyłącznik silnikowy MS116-0.63 przeznaczony do ręcznego załączania/wyłączania oraz ochrony silników trójfazowych przed przeciążeniem, zwarciem i zanikiem fazy. Urządzenie stosowane jest w rozdzielnicach i układach sterowania maszyn krótkotrwale współpracujących z silnikami o niewielkiej mocy.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 0,63 A; zakres nastawy wyzwalacza przeciążeniowego: 0,40–0,63 A.
- Liczba biegunów: 3; znamionowe napięcie pracy do 690 V.
- Sposób wyzwalania: termomagnetyczny, z detekcją zaniku fazy.
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 50 kA.
- Znamionowa moc pracy przy AC-3, 400 V: 0,18 kW.
- Stopień ochrony: IP20; budowa: kompletne urządzenie w obudowie.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
- Bez zintegrowanego styku pomocniczego i bez wyzwalacza podnapięciowego.
- Wymiary: szerokość 45 mm, długość 90 mm, wysokość 85,6 mm; masa jednostkowa ok. 0,24 kg.
- Zakres temperatur pracy: -25 °C do +70 °C.
Zastosowanie produktu
- Ochrona i ręczne załączanie silników indukcyjnych o mocy do 0,18 kW (AC-3, 400 V) w aplikacjach przemysłowych i instalacjach budynkowych.
- Stosowanie w rozdzielnicach maszyn, napędach pomp, wentylatorów, przenośnikach oraz prostych układach sterowania.
- Zastosowanie jako zabezpieczenie termomagnetyczne w obwodach trójfazowych z połączeniami śrubowymi przewodów.
- Integracja w szafach sterowniczych i panelach montażowych wymagających kompaktowego wyłącznika silnikowego o niskim prądzie ustawienia.
