Wyłącznik silnikowy MS132-4.0T o szerokości 45 mm i znamionowym prądzie pracy Ie = 4,0 A przeznaczony do zabezpieczania transformatorów sterujących po stronie pierwotnej. Pozwala na ochronę bez bezpiecznika przed przeciążeniem i zwarciem. Nastawa prądu zwarciowego jest ustawiona na 20-krotność znamionowego prądu roboczego, aby poradzić sobie z wysokim prądem rozruchowym generowanym przez transformatory.
Dane techniczne
CN
85362010
Znamionowy prąd ciągły Iu [A]
4
Znamionowe napięcie pracy [V]
690
Zakres nastawy wyzwalacza przeciążeniowego [A] do
4
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]

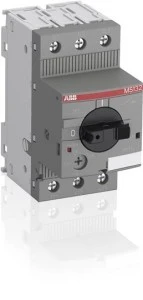

Wyłącznik MS132-4.0T do zabezpieczenia transformatora 2,5 ... 4,0 A 1SAM340000R1008
Wyłącznik MS132-4.0T (1SAM340000R1008) to trójpolowy wyłącznik obwodowy termomagnetyczny przeznaczony do zabezpieczenia strony pierwotnej transformatorów w zakresie nastawy prądu 2,5–4,0 A. Umożliwia zasilanie transformatora bez stosowania dodatkowych bezpieczników, łącząc ochronę przed przeciążeniem i zwarciem z funkcją ręcznego odłączenia.
Cechy techniczne
Znamionowy prąd ciągły Iu: 4 A.
Zakres nastawy wyzwalacza przeciążeniowego: 2,5–4,0 A.
Liczba biegunów: 3 — zastosowania trójfazowe na stronie pierwotnej transformatora.
Znamionowe napięcie pracy: do 690 V AC.
Sposób wyzwalania: termomagnetyczny; bezzwłoczny wyzwalacz zwarciowy (nastawa): 80 A.
Ustawienie prądu zwarcia: 20× prądu roboczego — umożliwia obsługę dużych prądów rozruchowych transformatorów.
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 100 kA.
Stopień ochrony: IP20.
Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
Budowa: kompletne urządzenie w obudowie z mechanizmem blokady pozycji, wskaźnikami stanu oraz możliwością ręcznego odłączenia.
Przeznaczenie do zasilania bezbezpiecznikowego transformatorów — ochrona przed przeciążeniem i zwarciem bez dodatkowych wkładek.
Zastosowanie produktu
Zabezpieczenie strony pierwotnej transformatorów mocy i dystrybucyjnych o prądzie pierwotnym w zakresie 2,5–4,0 A.
W rozdzielnicach niskiego napięcia i stacjach transformatorowych wymagających zasilania bez bezpieczników oraz wysokiej zdolności łączeniowej.
W panelach sterowniczych i instalacjach przemysłowych, gdzie konieczne jest odłączanie ręczne, zabezpieczenie przed nieautoryzowaną zmianą nastaw oraz sygnalizacja stanu.
Do aplikacji z częstymi prądami rozruchowymi, dzięki nastawie zwarciowej 20× Iu oraz dużej zdolności łączeniowej.
