Wyłącznik silnikowy MS132-0.63T o szerokości 45 mm i znamionowym prądzie pracy Ie = 0,63 A przeznaczony do zabezpieczania transformatorów sterujących po stronie pierwotnej. Pozwala na ochronę bez bezpiecznika przed przeciążeniem i zwarciem. Nastawa prądu zwarciowego jest ustawiona na 20-krotność znamionowego prądu roboczego, aby poradzić sobie z wysokim prądem rozruchowym generowanym przez transformatory.
Dane techniczne
CN
85362010
Znamionowy prąd ciągły Iu [A]
0,63
Znamionowe napięcie pracy [V]
690
Zakres nastawy wyzwalacza przeciążeniowego [A] do
0,63
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]

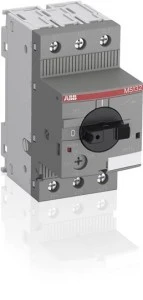

Wyłącznik MS132-0.63T do zabezpieczenia transformatora 0,40 ... 0,63 A 1SAM340000R1004
Wyłącznik MS132-0.63T to kompaktowe urządzenie termomagnetyczne przeznaczone do zabezpieczenia transformatorów kontrolnych po stronie pierwotnej; zaprojektowany do stosowania w rozdzielnicach i szafach sterowniczych tam, gdzie występują wysokie prądy rozruchowe.
Bezzwłoczne wyzwalanie zwarciowe ustawione na 20×In = 12,6 A, umożliwiające obsługę prądów rozruchowych transformatorów.
Znamionowa zwarciowa zdolność łączeniowa Icu: 100 kA przy 400 V AC.
Sposób wyzwalania: termomagnetyczny; klasa wyzwolenia: 10.
Liczba biegunów: 3; znamionowe napięcie pracy do 690 V.
Stopień ochrony: IP20; budowa: urządzenie mocowane na stałe; szerokość modułu: 45 mm.
Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
Funkcje eksploatacyjne: obrotowa rękojeść z czytelnym wskaźnikiem pozycji, wskaźnik wyzwolenia w wyniku zwarcia, kompensacja temperatury, mechanizm wyzwalania 'trip-free' (bez możliwości zatrzymania wyzwolenia).
Możliwość rozbudowy: dostępne akcesoria — kontakty pomocnicze, kontakty sygnalizacyjne i wyzwalacze niskonapięciowe (dobór zgodnie z wymaganiami instalacji).
Zastosowanie produktu
Zabezpieczenie pierwotnych uzwojeń transformatorów kontrolnych i separujących w rozdzielniach niskiego napięcia.
Stosowanie w szafach sterowniczych i panelach rozdzielczych w zakładach przemysłowych, automatyce budynkowej oraz instalacjach energetycznych z dużymi prądami rozruchowymi.
Ochrona instalacji przed przeciążeniami i zwarciami w układach trójfazowych do 690 V, gdzie wymagana jest selektywność i obsługa prądów rozruchowych transformatora.
W zastosowaniach modułowych: integracja z systemami pomiaru i sygnalizacji dzięki dostępnym kontaktom pomocniczym i wyzwalaczom niskonapięciowym.
