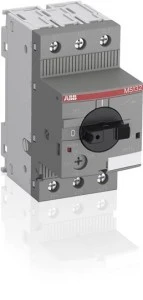

Wyłącznik MS132-25T do zabezpieczenia transformatora 20 ... 25 A 1SAM340000R1014
Wyłącznik obwodowy MS132-25T przeznaczony do ochrony transformatorów po stronie pierwotnej; urządzenie termomagnetyczne stosowane w rozdzielnicach i obwodach zasilania przy prądzie roboczym do 25 A. Umożliwia ręczne załączanie i odłączanie oraz zapewnia ochronę przeciwzwarciową i przeciążeniową.
Cechy techniczne
- Typ wyzwalania: termomagnetyczny, zakres nastawy wyzwalacza przeciążeniowego 20–25 A.
- Znamionowy prąd ciągły Iu: 25 A; liczba biegunów: 3.
- Znamionowe napięcie pracy do 690 V AC.
- Znamionowa zwarciowa zdolność łączeniowa Icu: 50 kA przy 400 V AC.
- Nastawa bezzwłocznego wyzwalacza zwarciowego: 500 A.
- Stopień ochrony: IP20; konstrukcja: kompletne urządzenie w obudowie o szerokości 45 mm.
- Przyłącze obwodu głównego: połączenie śrubowe.
- Funkcje operacyjne: ręczne załączanie/odłączanie, kompensacja temperatury, wskaźnik pozycji (przełączenia).
- Akcesoria opcjonalne: kontakty pomocnicze i sygnalizacyjne oraz różne mechanizmy zwalniające.
- Trwałość: zaprojektowany z uwzględnieniem parametrów trwałości elektrycznej i mechanicznej dla instalacji przemysłowych.
Zastosowanie produktu
- Ochrona transformatorów na stronie pierwotnej w układach zasilania niskiego napięcia do 25 A.
- Wykorzystanie w rozdzielnicach przemysłowych, maszynach i urządzeniach technologicznych oraz w instalacjach budynków użyteczności publicznej.
- Zastosowanie w panelach zasilania transformatorów separacyjnych i mocy, tam gdzie wymagane są funkcje ręcznego rozłączania i ochrona przed zwarciami o dużej zdolności łączeniowej.
- Instalacje, w których wymagane są dodatkowe sygnały stanu i rozbudowa o kontakty pomocnicze lub mechanizmy zwalniające.
