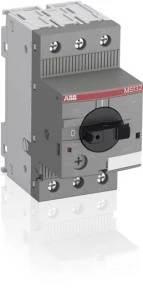

Wyłącznik MS132-16T do zabezpieczenia transformatora 10 ... 16 A 1SAM340000R1011
Wyłącznik MS132-16T to trójpolowy przełącznik termomagnetyczny przeznaczony do ochrony transformatorów po stronie pierwotnej; urządzenie umożliwia ręczne załączanie/wyłączanie oraz kompensację dużych prądów rozruchowych transformatora.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 16 A
- Liczba biegunów: 3
- Znamionowe napięcie pracy: do 690 V
- Zakres nastawy wyzwalacza przeciążeniowego: 10–16 A
- Stała wartość bezzwłocznego wyzwalacza zwarciowego: 20×In = 320 A
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 100 kA
- Klasa wyzwolenia: 10 (charakterystyka czasowo-prądowa)
- Sposób wyzwalania: termomagnetyczny
- Stopień ochrony: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Konstrukcja: kompletne urządzenie w obudowie, szerokość 45 mm
- Funkcje dodatkowe: mechanizm wolny od wyzwolenia, wskaźnik pozycji przełącznika, możliwość zamknięcia uchwytu (blokada przed nieautoryzowaną zmianą)
- Dostępne akcesoria: kontakty pomocnicze, sygnalizacyjne, wyzwalacze podnapięciowe oraz elementy montażowe
Zastosowanie
- Ochrona transformatorów na stronie pierwotnej w rozdzielnicach niskiego napięcia
- Instalacje przemysłowe i komercyjne z występowaniem wysokich prądów rozruchowych
- Układy zasilania wymagające zdolności łączeniowej do 100 kA przy 400 V AC
- Aplikacje, gdzie konieczne jest ręczne odłączanie transformatora oraz zabezpieczenie przed przeciążeniem i zwarciem
