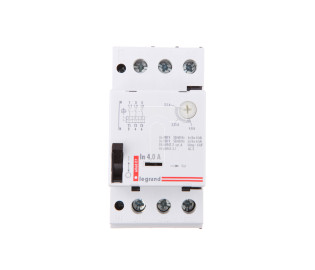

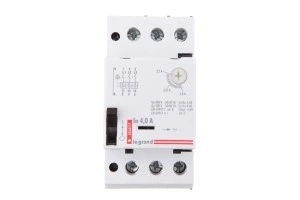

Wyłącznik silnikowy 3P 1,5kW 2,5-4A M 250 4 606807
Wyłącznik silnikowy M 250 4 606807 to trójpolowy aparat termomagnetyczny przeznaczony do ochrony i sterowania silników trójfazowych o mocy do 1,5 kW (AC-3, 400 V). Przeznaczony do montażu na szynie TH35 z nastawą przeciążeniową 2,5–4 A.
Cechy techniczne
- Typ wyzwalania: termomagnetyczny (elementy termiczne + bezzwłoczny wyzwalacz zwarciowy).
- Liczba biegunów: 3.
- Zakres nastawy wyzwalacza przeciążeniowego: 2,5–4 A.
- Znamionowy prąd ciągły Iu: 4 A.
- Znamionowa moc pracy AC-3: 1,5 kW przy 400 V; 0,8 kW przy 230 V.
- Bezzwłoczny wyzwalacz zwarciowy: nastawa stała 56 A.
- Znamionowa zwarciowa zdolność łączeniowa Icu: 6 kA przy 400 V AC.
- Sposób przyłącza obwodu głównego: połączenie śrubowe.
- Stopień ochrony (IP): IP3X.
- Montaż: szyna TH35; szerokość modułu: 17,5 mm.
- Funkcje dodatkowe: brak zintegrowanego styku pomocniczego; brak wyzwalacza podnapięciowego; czułość na zanik fazy: brak.
- Uwagi instalacyjne: należy stosować wkładki topikowe lub odpowiednie zabezpieczenia nadprądowe zgodne ze zdolnością zwarciową i wymaganiami instalacji.
- W serii M 250 dostępne są także wersje z torem neutralnym, sygnalizatorem zwarcia oraz opcjonalnym stykiem pomocniczym; opisany wariant nie posiada tych elementów.
Zastosowanie produktu
- Ochrona silników trójfazowych do 1,5 kW w trybie AC-3 (napędy krótkotrwałe, załączanie z obciążeniem).
- Szafy sterownicze i rozdzielnice przemysłowe montowane na szynie TH35.
- Aplikacje automatyki: pompy, wentylatory, klimatyzacja, transport wewnętrzny (przenośniki).
- Integracja z układami sterowania i stycznikami jako zabezpieczenie przeciążeniowe i zwarciowe.
