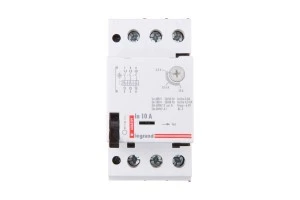

Wyłącznik silnikowy 3P 4kW 6,3-10A M 250 10 606809
Trójpolowy wyłącznik silnikowy M 250 przeznaczony do zabezpieczania i załączania silników trójfazowych; wersja z zakresem nastawy wyzwalacza przeciążeniowego 6,3–10 A oraz wyzwalaniem termomagnetycznym. Stosowany w rozdzielnicach i układach sterowania silnikami o mocy do 4 kW (AC-3, 400 V).
- Liczba biegunów: 3
- Zakres nastawy wyzwalacza przeciążeniowego: 6,3–10 A
- Znamionowy prąd ciągły (Iu): 10 A
- Znamionowa moc pracy AC-3: 4 kW przy 400 V; 2,5 kW przy 230 V
- Sposób wyzwalania: termomagnetyczny (termiczny + bezzwłoczny wyzwalacz zwarciowy)
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 140 A (stała nastawa)
- Znamionowa zwarciowa zdolność łączeniowa (Icu) przy 400 V AC: 6 kA
- Stopień ochrony: IP3X
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Wyposażenie dodatkowe i warianty: rodzina M 250 dostępna w wersjach z torem neutralnym, sygnalizatorem zwarcia oraz z różnymi wyzwalaczami; moduł o szerokości montażowej 17,5 mm
- Brak zintegrowanego styku pomocniczego i wyzwalacza podnapięciowego; brak czułości na zanik fazy (wg danych katalogowych)
- Wskazówka instalacyjna: dobór i koordynacja zabezpieczeń zwarciowych (wkładki topikowe) należy wykonać zgodnie z wymaganiami zdolności zwarciowej urządzenia
- Zabezpieczanie i załączanie silników asynchronicznych trójfazowych w układach napędowych
- Stosowanie w rozdzielnicach maszynowych, panelach sterowniczych oraz centrach napędowych
- Ochrona obwodów pomp, wentylatorów, przenośników i innych napędów o mocy do 4 kW (400 V)
- Użytkowanie tam, gdzie wymagane jest 3-biegunowe odłączanie i ochrona przeciążeniowa z zabezpieczeniem zwarciowym do 6 kA
- Integracja z układami sterowania przy zachowaniu prawidłowej koordynacji z zabezpieczeniami nadprądowymi
