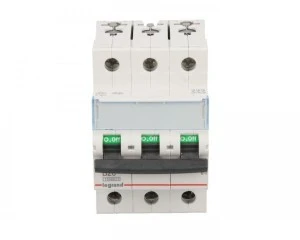

Wyłącznik nadprądowy 3P B 20A 10kA AC S313 TX3 404127
Trójpolowy wyłącznik nadprądowy S313 TX3 o charakterystyce B i prądzie znamionowym 20 A przeznaczony do ochrony obwodów trójfazowych 400 V AC. Produkt stosuje się w rozdzielnicach modułowych z możliwością integracji z systemami rozdziału zasilania.
Cechy techniczne
- Typ: S313 TX3, charakterystyka wyzwalania B, 3 bieguny
- Prąd znamionowy In: 20 A; napięcie znamionowe Un: 400 V AC; częstotliwość: 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 10 kA wg EN 60898; wartość referencyjna wg IEC 60947-2: 50 kA
- Klasa ograniczenia energii: 3 (ograniczenie prądu zwarciowego)
- Szerokość: 3 moduły (moduł 17,5 mm); głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X; biegun N nie jest rozłączany jednocześnie
- Możliwość przyłączenia przewodów przez szyny grzebieniowe lub sztyftowe
- Możliwość dodatkowego wyposażenia: styki pomocnicze oraz wyzwalacze (np. wyzwalacz napięciowy lub sygnalizacyjny)
- Zgodność z normami IEC/EN 60898-1 oraz IEC/EN 60947-2
Zastosowanie produktu
- Ochrona nadprądowa obwodów trójfazowych w instalacjach budynków mieszkalnych i użyteczności publicznej
- Zabezpieczenie obwodów rozdzielnic przemysłowych i instalacji maszynowych o zasilaniu 400 V AC
- Stosowanie w układach zasilania o wymaganiach ograniczenia energii zwarciowej (klasa 3)
- Integracja z szynami zbiorczymi i systemami modułowymi wymagającymi przyłączeń grzebieniowych lub sztyftowych
- Rozwiązania wymagające dodatkowej sygnalizacji lub zdalnego wyzwalania przy użyciu styków pomocniczych/wyzwalaczy
