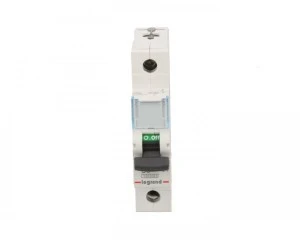

Wyłącznik nadprądowy 1P C 6A 10kA AC S311 TX3 404167
Jednobiegunowy wyłącznik nadprądowy S311 TX3 o prądzie znamionowym 6 A i charakterystyce wyzwalania C przeznaczony do ochrony obwodów jednofazowych w instalacjach przemysłowych i budynkach użyteczności publicznej. Urządzenie pracuje w układzie AC przy napięciu znamionowym 400 V i częstotliwości 50 Hz.
Cechy techniczne
- Prąd znamionowy: 6 A; liczba biegunów: 1 (1P).
- Charakterystyka wyzwalania: C — dedykowana do obciążeń z umiarkowanym prądem rozruchowym.
- Rodzaj napięcia: AC; napięcie znamionowe: 400 V; częstotliwość: 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 10 kA.
- Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2: 25 kA.
- Klasa ograniczenia energii: 3.
- Szerokość: 1 moduł (17,5 mm); głębokość wbudowania: 44 mm.
- Stopień ochrony: IP2X; biegun N nie jest rozłączany jednocześnie.
- Możliwość dodatkowego wyposażenia: styki pomocnicze oraz wyzwalacze serii DX3.
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2.
Zastosowanie produktu
- Ochrona nadprądowa obwodów jednofazowych w rozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych.
- Zabezpieczenie obwodów z umiarkowanymi prądami rozruchowymi — obwody gniazd, oświetlenia oraz małych silników.
- Stosowanie w układach wymagających ograniczenia energii zwarciowej klasy 3 oraz wysokiej zdolności łączeniowej zgodnie z obowiązującymi normami.
- Możliwość integracji z modułami pomocniczymi i wyzwalaczami DX3 dla rozbudowanych funkcji sterowania i sygnalizacji.
