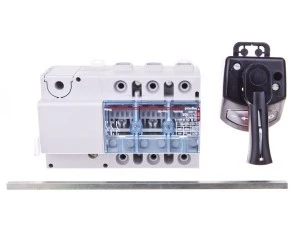

Rozłącznik izolacyjny 3P 100A VISTOP /napęd boczny czarny/ 022525
Rozłącznik izolacyjny VISTOP 3P 100 A (nr 022525) to ręczny rozłącznik z napędem bocznym przeznaczony do odłączania i blokowania obwodów trójfazowych w rozdzielnicach i instalacjach przemysłowych. Umożliwia bezpieczne odłączenie z widoczną przerwą stykową oraz stosowanie blokad w celu prac konserwacyjnych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 100 A
- Liczba biegunów: 3 (3P)
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Znamionowy warunkowy prąd zwarciowy Iq: 7 kA
- Stopień ochrony części czołowej: IP2X
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Element przełączający: pokrętło (napęd boczny, kolor czarny)
- Mechanizm ryglujący: tak — możliwość zablokowania w pozycji OFF
- Liczba styków pomocniczych: 0 (zwiernych 0, rozwiernych 0, przełącznych 0)
- Montaż: odpowiedni do montażu płaskiego i instalacji w tablicach rozdzielczych; możliwość montażu na wspornikach TH35
- Charakterystyka styków: widoczna przerwa stykowa umożliwiająca pewne odłączenie obwodu
- Wymiary orientacyjne (seria Vistop 100–160): około 223 x 27–225 mm (szczegóły w dokumentacji technicznej)
- Akcesoria i opcje: możliwość dodania styków pomocniczych, blokad/kłódek oraz alternatywnych dźwigni (wersje lewe/prawe, różne kolory)
Zastosowanie
- Odłączanie i izolacja obwodów trójfazowych w rozdzielnicach przemysłowych i budynkowych
- Blokowanie obwodów podczas prac konserwacyjnych i serwisowych (Lockout?Tagout)
- Pola rozdzielcze, pulpity sterownicze i tablice rozdzielcze wymagające widocznej przerwy stykowej
- Odłączanie z możliwością montażu w konfiguracjach modułowych z dodatkowymi akcesoriami (styczniki pomocnicze, osłony śrub, kłódki)
