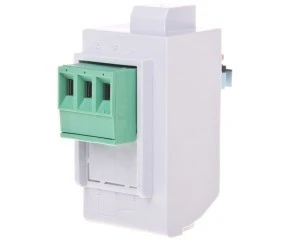

Styk pomocniczy 1Z 1R 5A 250V do VISTOP 63-160 022704
Styk pomocniczy przeznaczony jako wyposażenie dodatkowe do rozłączników izolacyjnych VISTOP 63–160; pełni funkcję sygnalizacji pozycji rozłącznika oraz współpracuje z układami sterowania i blokadami.
Cechy techniczne
- Konfiguracja styków: 1Z (1 zwierny, NO) i 1R (1 rozwierny, NC).
- Znamionowy prąd przełączania: 5 A przy AC-15 (230 V); dopuszczalne napięcie sygnałowe do 250 V.
- Typ połączenia elektrycznego: zacisk sprężynowy, zapewniający szybkie i pewne mocowanie przewodów.
- Sposób montażu: montaż czołowy bezpośrednio na rozłączniku VISTOP 63–160; rozłączniki serii mogą być mocowane na wsporniku na szynę TH35.
- Przeznaczenie: akcesorium dedykowane do rozłączników mocy VISTOP 63, 100, 125 i 160 A.
- Liczba styków rozwiernych: 1; liczba styków zwiernych: 1.
- Uwaga: element projektowany jako akcesorium sygnalizacyjne do rozłączników mocy — nie jest przeznaczony do stosowania jako samodzielny przekaźnik ani do montażu na wyłącznikach różnicowoprądowych, stycznikach czy przekaźnikach modułowych.
Zastosowanie produktu
- Sygnalizacja stanu rozłącznika (pozycja załączony/wyłączony) w rozdzielnicach i panelach sterowniczych.
- Integracja sygnałów pozycji z systemami automatyki i PLC oraz układami nadzoru.
- Realizacja funkcji blokad i interlocków mechanicznych/elektrycznych w obwodach sterowania.
- Monitoring pozycji izolatora w instalacjach energetycznych i przemysłowych wyposażonych w rozłączniki VISTOP.
