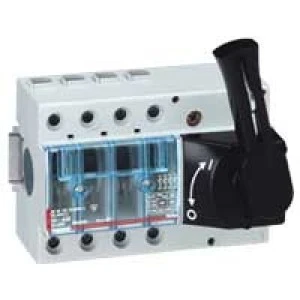

Rozłącznik izolacyjny 4P 100A VISTOP /napęd frontowy czarny/ 022522
Rozłącznik izolacyjny VISTOP 4P 100A przeznaczony do rozłączania i izolowania obwodów niskiego napięcia w instalacjach przemysłowych i rozdzielniach. Model z napędem frontowym i pokrętłem w kolorze czarnym, stosowany jako rozłącznik główny i serwisowy.
Cechy techniczne
- Liczba biegunów: 4
- Znamionowy prąd ciągły (Iu): 100 A
- Znamionowy warunkowy prąd zwarciowy (Iq): 12 kA
- Maksymalne znamionowe napięcie pracy (Ue AC): 690 V
- Stopień ochrony części czołowej: IP2X
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Element przełączający: pokrętło (napęd frontowy, czarny)
- Wyposażenie: mechanizm ryglujący umożliwiający blokadę pozycji
- Styk: widoczna przerwa stykowa i samoczyszczące styki, umożliwiające rozłączanie pod obciążeniem
- Montaż: na wsporniku szynowym TH35; możliwość instalacji dźwigni po prawej lub lewej stronie
- Styków pomocniczych: brak (0 zwiernych, 0 rozwiernych, 0 przełącznych)
- Brak wbudowanego napędu silnikowego i wyzwalacza napięciowego
- Funkcja: rozłącznik główny i rozłącznik serwisowy (nie jako wyłącznik awaryjny ani rozłącznik bezpieczeństwa)
Zastosowanie produktu
- Instalacje rozdzielcze i szafy rozdzielcze jako rozłącznik główny do 100 A
- Izolacja obwodów do prac serwisowych i konserwacyjnych dzięki widocznej przerwie stykowej
- Panele i rozdzielnice przemysłowe wymagające mocnego połączenia śrubowego i możliwości blokady mechanicznej
- Stosowanie w instalacjach niskiego napięcia do 690 V AC, gdzie wymagane jest ręczne rozłączanie obwodów pod obciążeniem
- Niezalecany do stosowania jako wyłącznik awaryjny lub jako rozłącznik bezpieczeństwa w systemach wymagających specjalnych wyzwalaczy
