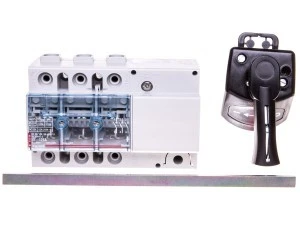

Rozłącznik izolacyjny 3P 125A VISTOP /napęd boczny czarny/ 022544
Rozłącznik izolacyjny VISTOP 3P 125A z bocznym, czarnym napędem służy do izolacji i rozłączania obwodów niskiego napięcia w instalacjach przemysłowych i budynkowych. Urządzenie przeznaczone jest do montażu w tablicach rozdzielczych jako rozłącznik główny i serwisowy.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 125 A
- Liczba biegunów: 3 (trójbiegunkowy)
- Znamionowy warunkowy prąd zwarciowy Iq: 12 kA
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Napięcie izolacji: do 800 V
- Stopień ochrony części czołowej: IP2X
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Element przełączający: pokrętło; napęd boczny (czarny)
- Możliwość ryglowania: tak (mechanizm ryglujący)
- Liczba styków pomocniczych (zwiernych/rozwiernych/przełącznych): 0/0/0
- Brak wbudowanego napędu silnikowego i opcji napędu silnikowego
- Widoczne zerwanie obciążenia i pozytywne działanie styków (wizualna separacja styków)
- Przeznaczony do instalacji w tablicach rozdzielczych; niezalecany do montażu płaskiego, montażu czołowego 4-otworowego ani montażu czołowego centralnie
- Nie jest przewidziany do stosowania jako wyłącznik awaryjny ani rozłącznik bezpieczeństwa
Zastosowanie
- Izolacja i rozłączanie obwodów głównych w rozdzielnicach niskiego napięcia
- Funkcja rozłącznika głównego dla obwodów zasilających maszyn i linii rozdzielczych
- Rozłącznik serwisowy do prac konserwacyjnych i bezpiecznego odłączania zasilania
- Stosowanie w instalacjach handlowych i przemysłowych wymagających widocznego zerwania obciążenia
- Zastosowania, gdzie wymagane są połączenia śrubowe i możliwość ryglowania mechanicznego
