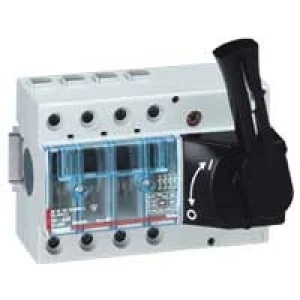

Rozłącznik izolacyjny 4P 63A VISTOP /napęd frontowy czarny/ 022515
Rozłącznik izolacyjny VISTOP 4P 63 A z napędem frontowym w kolorze czarnym przeznaczony do izolacji i odłączania obwodów trójfazowych w rozdzielnicach przemysłowych i budynkowych; konstrukcja umożliwia stosowanie jako rozłącznik główny i rozłącznik serwisowy.
Cechy techniczne
- Liczba biegunów: 4
- Znamionowy prąd ciągły Iu: 63 A
- Znamionowy warunkowy prąd zwarciowy Iq: 7 kA
- Maksymalne znamionowe napięcie pracy Ue AC: do 690 V
- Stopień ochrony części czołowej: IP2X
- Napęd: pokrętło frontowe, kolor czarny; wyposażony w mechanizm ryglujący (możliwość blokady kłódką)
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; terminale typu cage ułatwiające montaż przewodów
- Zakres przekrojów przewodów: od 2,5 mm? do 50 mm?
- Styków pomocniczych: brak wbudowanych styków pomocniczych (0 zwiernych, 0 rozwiernych, 0 przełącznych); przewidziana możliwość montażu styków dodatkowych od strony bocznej
- Napęd silnikowy / wyzwalacz napięciowy: brak (brak wbudowanego napędu i opcji napędu silnikowego)
- Przeznaczenie funkcjonalne: rozłącznik główny i rozłącznik serwisowy (nie jest wyłącznikiem awaryjnym ani rozłącznikiem bezpieczeństwa)
- Wymiary typowe: szerokość modułu ~17,7 mm na biegun, wysokość około 125 mm (dane orientacyjne z dokumentacji produktu)
Zastosowanie produktu
- Odłączanie i izolacja obwodów zasilających w rozdzielnicach budynkowych i przemysłowych
- Punkty odłączania dla prac konserwacyjnych i serwisowych (blokada mechaniczna kłódką)
- Stosowanie jako rozłącznik główny rozdzielnicy trójfazowej przy napięciu do 690 V AC
- Montaż w tablicach rozdzielczych oraz możliwość instalacji na szynie TH35 i standardowych akcesoriach montażowych
- Zastosowania wymagające przyłączeń przewodów o przekrojach do 50 mm? oraz pewnego połączenia śrubowego/terminali typu cage
