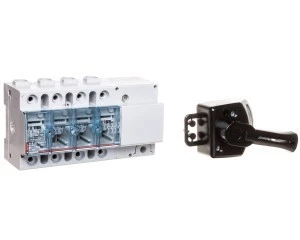

Rozłącznik izolacyjny 4P 125A VISTOP /napęd boczny czarny/ 022546
Rozłącznik izolacyjny VISTOP 4P 125A z bocznym napędem (pokrętło czarne) przeznaczony do odłączania i izolowania obwodów niskiego napięcia w rozdzielnicach przemysłowych i budynkowych; konstrukcja umożliwia stosowanie jako rozłącznik główny i serwisowy.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 125 A.
- Liczba biegunów: 4 (4P).
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V.
- Znamionowy warunkowy prąd zwarciowy Iq: 12 kA.
- Stopień ochrony części czołowej: IP2X.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
- Element przełączający: pokrętło z bocznym napędem (kolor czarny).
- Mechanizm ryglujący: tak — możliwość blokady dźwigni w położeniu zamkniętym.
- Styków pomocniczych: brak (0 zwiernych, 0 rozwiernych, 0 przełącznych); istnieje możliwość montażu styków pomocniczych jako akcesorium.
- Wbudowany napęd silnikowy/ opcjonalny napęd silnikowy: brak.
- Funkcjonalność: rozłącznik główny i serwisowy; nie jest wyłącznikiem awaryjnym ani rozłącznikiem kompaktowym.
- Konstrukcja styków: widoczna przerwa stykowa, podwójne styki zapewniające szybkie i samooczyszczające rozłączenie.
- Montaż: przewidziany do zabudowy w tablicach rozdzielczych; kompatybilny z montażem na szynie TH35.
Zastosowanie produktu
- Odłączanie obwodów zasilających do 125 A w rozdzielnicach budynkowych i przemysłowych.
- Stosowanie jako rozłącznik główny i serwisowy przy pracach konserwacyjnych i naprawczych.
- Integracja w rozdzielnicach modułowych z montażem na szynie TH35, tam gdzie wymagana jest widoczna przerwa stykowa i możliwość zablokowania dźwigni.
- Aplikacje zasilania trójfazowego i ochrony obwodów do 690 V AC oraz warunkowych prądów zwarciowych do 12 kA.
