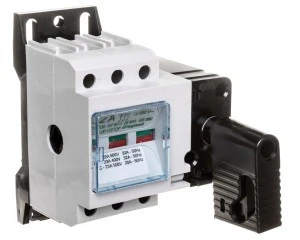

Rozłącznik izolacyjny 3P 32A VISTOP /napęd frontowy czarny/ 022500
Jednostopniowy rozłącznik izolacyjny 3-biegunowy VISTOP o znamionowym prądzie 32 A, przeznaczony do widocznego rozłączania obwodów i pracy jako rozłącznik główny lub serwisowy w rozdzielnicach energetycznych. Manipulator w postaci pokrętła z możliwością ryglowania umożliwia bezpieczne odłączenie zasilania podczas prac konserwacyjnych.
Cechy techniczne
- Liczba biegunów: 3 (rozłącznik trójfazowy), znamionowy prąd ciągły Iu: 32 A.
- Maksymalne znamionowe napięcie pracy Ue AC: 500 V; napięcie izolacji (Ui) do 690 V.
- Znamionowy warunkowy prąd zwarciowy Iq: 7 kA.
- Element przełączający: pokrętło z mechanizmem ryglującym (możliwość zabezpieczenia przed przypadkowym załączeniem).
- Styk pozytywny z wyraźną izolacją i widocznym rozwarciem styków; samoczyszczące styki o szybkim działaniu.
- Przyłącze obwodu głównego: połączenie śrubowe (zaciski śrubowe), brak wbudowanych styków pomocniczych (0 zwiernych/rozwiernych/przełącznych).
- Stopień ochrony przed dostępem do części niebezpiecznych (część czołowa): IP2X.
- Obudowa wykonana z samogasnącego poliestru termoplastycznego.
- Montaż: możliwość instalacji na szynie DIN lub przykręcenie za pomocą śrub M5.
- Brak wbudowanego napędu silnikowego, brak opcjonalnego wyzwalacza napięciowego; nie jest przeznaczony jako wyłącznik awaryjny ani rozłącznik bezpieczeństwa.
- Długa żywotność mechaniczna i elektryczna zgodna z wymaganiami norm: NF C 63-130, NF EN 60947-3, IEC 947-3.
Zastosowanie
- Jako rozłącznik główny w rozdzielnicach i tablicach rozdzielczych niskiego napięcia do 500 V AC.
- Jako rozłącznik serwisowy do izolacji obwodów podczas konserwacji i napraw (możliwość zablokowania pokrętła).
- Do odłączania obciążeń trójfazowych o maks. prądzie 32 A oraz do zabezpieczania obwodów przed skutkami zwarć o Iq do 7 kA.
- Stosowany w instalacjach przemysłowych i komercyjnych, panelach rozdzielczych i aplikacjach wymagających widocznej izolacji i pewnego działania styków.
- Możliwość integracji z akcesoriami: zewnętrzne uchwyty obsługi oraz dodatkowe przełączniki sygnalizacyjne (opcjonalne).
