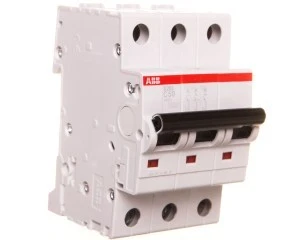

Wyłącznik nadprądowy 3P C 50A 6kA AC S203-C50 2CDS253001R0504
Wyłącznik nadprądowy S203-C50 to trójpolowe urządzenie zabezpieczające obwody trójfazowe przed przeciążeniami i zwarciami; przeznaczony do instalacji modułowych w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych. Model pracuje w systemach AC/DC przy napięciu znamionowym 400 V i częstotliwości 50 Hz.
Cechy techniczne
- Prąd znamionowy: 50 A
- Liczba biegunów: 3 (3P), brak jednoczesnego rozłączania bieguna N
- Charakterystyka wyzwalania: C (termiczno-magnetyczne: opóźnione termiczne + elektromagnetyczne natychmiastowe)
- Napięcie znamionowe: 400 V (AC/DC), częstotliwość 50 Hz
- Zdolność wyłączania (Icu): 6 kA (AC)
- Klasa ograniczenia energii: 3
- Stopień zanieczyszczenia: 2
- Stopień ochrony obudowy: IP20
- Szerokość: 3 moduły (modułowy montaż na szynie DIN 35 mm)
- Głębokość wbudowania: 69 mm
- Rodzaj napięcia: AC/DC — możliwość stosowania w różnych układach zasilania
- Możliwość dodatkowego wyposażenia: tak (styki pomocnicze, blokady, akcesoria montażowe)
- Konstrukcja odporna na drgania; kompatybilny z systemami rozdzielnic modułowych
Zastosowanie produktu
- Zabezpieczanie obwodów zasilania w instalacjach mieszkaniowych i budynkach użyteczności publicznej
- Ochrona obwodów silnikowych i urządzeń z umiarkowanymi prądami rozruchowymi (charakterystyka C)
- Instalacje przemysłowe i rozdzielnice maszyn o modularnej zabudowie
- Systemy zasilania o napięciu 400 V, obwody o częstotliwości 50 Hz
- Aplikacje wymagające integracji z elementami sterowania — montaż styków pomocniczych dla sygnalizacji i zdalnego rozłączania
