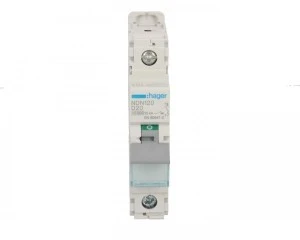

Jednobiegunowy wyłącznik nadprądowy NDN120 o charakterystyce D, przeznaczony do ochrony obwodów jednofazowych przed przeciążeniem i zwarciem. Stosowany w instalacjach z urządzeniami indukcyjnymi i obwodach z dużymi prądami rozruchowymi.
Cechy techniczne
Prąd znamionowy (In): 20 A
Charakterystyka wyzwalania: D (wysoki prąd rozruchowy)
Liczba biegunów: 1P
Zdolność łączeniowa Icn: 10 kA; zdolność wyłączania zwarciowego Icu do 15 kA (zgodnie z kartą katalogową)
Napięcie znamionowe: 240/415 V; maksymalne napięcie pracy do 440 V; przystosowany do sieci 50 Hz
Norma: EN 60898-1
Stopień ochrony: IP20
Temperatura magazynowania: -25 °C do 80 °C
Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 17,5 mm
Dokumentacja zawiera specyfikację prądów znamionowych w funkcji temperatury oraz współczynniki korekcyjne prądu
Zastosowanie produktu
Ochrona obwodów jednofazowych w budownictwie mieszkaniowym i obiektach komercyjnych.
Zabezpieczenie linii zasilających silniki, transformatory i urządzenia z wysokim prądem rozruchowym (charakterystyka D).
Montaż w rozdzielnicach elektrycznych zgodnie z wymaganiami instalacyjnymi; integracja z modułowymi systemami dystrybucji.
Wybór przy projektowaniu obwodów jednofazowych w sieciach 230/400 V, 50 Hz, gdzie wymagana jest wyższa zdolność rozłączania zwarć.
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Napięcie znamionowe [V]
400
PKWiU
27.12.22.0
Prąd znamionowy [A]
20
Dane logistyczne
Kod kreskowy
3250614611476
Szerokość opakowania [mm]
75
Waga z opakowaniem [kg]
0.11
Opakowanie zbiorcze produktu
1/12 szt.
Wysokość opakowania [mm]
19
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Wyłącznik nadprądowy jednobiegunowy Hager z serii NDN D 20. Łatwy montaż na szynie. Wytrzymała konstrukcja obudowy nie uszkadza się przy montażu. Szeroki zakres stosowania dzięki możliwości pracy w temp od -25 do 60 °C. Duża wytrzymałość mechaniczna 20.000 i elektryczna 4.000 cykli. Zdecydowanie jeden z lepszych produktów w swojej cenie.
