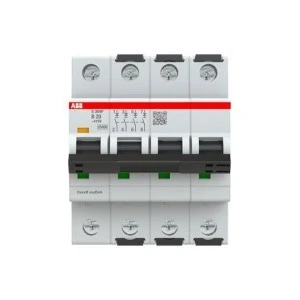

Wyłącznik nadmiarowo-prądowy S304P-B20 4P char. B 20A 25kA AC
Wyłącznik nadmiarowo-prądowy S304P-B20 (4P) to miniaturowy wyłącznik nadprądowy przeznaczony do ochrony obwodów niskiego napięcia przed przeciążeniem i zwarciem. Produkt stosowany w rozdzielnicach przemysłowych i instalacjach komercyjnych do zabezpieczania obwodów wielobiegunowych.
Cechy techniczne
- Typ: miniaturowy wyłącznik nadprądowy (MCB) czterobiegunowy
- Prąd znamionowy: 20 A
- Charakterystyka wyzwalania: B — impuls natychmiastowy przy około 3–5×In, przeznaczona dla obciążeń z niskimi prądami rozruchowymi
- Napięcie znamionowe: 415 V AC
- Zdolność wyłączania zwarciowego: 25 kA (AC)
- Liczba biegunów: 4; neutralny biegun nie jest rozłączany jednocześnie
- Stopień ochrony: IP20
- Szerokość montażowa: 4 moduły (na szynie modułowej)
- Głębokość zabudowy: 69 mm
- Kategoria przepięcia: 4; stopień zanieczyszczenia: 3
- Możliwość dodatkowego wyposażenia: tak (np. styki pomocnicze, wyzwalacze pomocnicze)
Zastosowanie produktu
- Ochrona obwodów końcowych i rozgałęźnych w instalacjach przemysłowych i komercyjnych
- Zabezpieczanie obwodów oświetleniowych, gniazd wtyczkowych i urządzeń ogólnego przeznaczenia, gdzie wymagana jest charakterystyka B
- Instalacje w rozdzielnicach niskiego napięcia — montaż w szafach i tablicach rozdzielczych
- Aplikacje wymagające zdolności wyłączania do 25 kA AC i pracy w warunkach odpowiadających stopniowi zanieczyszczenia 3
