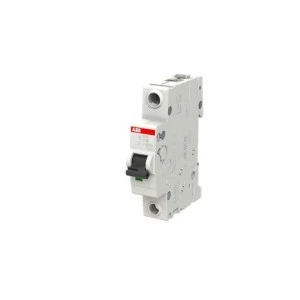

Wyłącznik nadprądowy 1P C 80A 6kA AC S201-C80 2CDS251001R0804
Miniaturowy wyłącznik nadprądowy ABB S201-C80, jednopolowy (1P), przeznaczony do ochrony przed przeciążeniem i zwarciem w obwodach niskiego napięcia; stosowany w rozdzielnicach budynkowych i instalacjach przemysłowych przy napięciach do 400 V AC oraz do 60 V DC.
Cechy techniczne
- Typ: miniaturowy wyłącznik nadprądowy, 1 biegun (1P)
- Charakterystyka wyzwalania: C (wyzwalanie przy prądach zwarciowych typowych dla obwodów ogólnego przeznaczenia)
- Prąd znamionowy: 80 A
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA
- Napięcie pracy: do 400 V AC, do 60 V DC; częstotliwość nominalna: 50 Hz
- Klasa ograniczenia energii: 3
- Stopień ochrony: IP20
- Szerokość: 1 moduł (modułowa konstrukcja do montażu w rozdzielnicy)
- Głębokość zabudowy: 69 mm
- Trwałość elektryczna: do 20 000 cykli; trwałość mechaniczna: 28 cykli pod obciążeniem
- Funkcje dodatkowe: wskaźnik położenia styków, możliwość podłączenia przewodów o różnych przekrojach
- Zgodność konstrukcyjna z wymaganiami technicznymi wyłączników stosowanych w instalacjach niskiego napięcia
Zastosowanie produktu
- Ochrona obwodów końcowych w rozdzielnicach budynkowych i mieszkalnych
- Rozwiązania instalacyjne w obiektach komercyjnych i przemysłowych dla obwodów do 80 A
- Ochrona obwodów maszyn i urządzeń o charakterze obciążeniowym wymagających charakterystyki C
- Aplikacje zasilania DC do 60 V oraz typowe układy dystrybucji zasilania 230/400 V AC
- Wymiana i modernizacja modułowych układów ochronnych w rozdzielnicach elektrycznych
