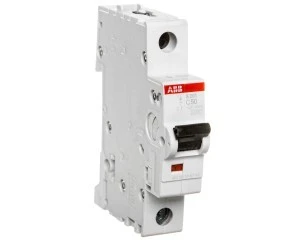

Wyłącznik nadprądowy 1P C 50A 6kA AC S201-C50 2CDS251001R0504
Miniaturowy wyłącznik nadprądowy S201-C50 to jednopunktowe zabezpieczenie nadprądowe o charakterystyce C, przeznaczone do ochrony obwodów jednofazowych przed przeciążeniem i zwarciem w instalacjach mieszkaniowych, komercyjnych oraz przemysłowych.
Cechy techniczne
- Prąd znamionowy: 50 A; liczba biegunów: 1 (1P).
- Charakterystyka wyzwalania: C — wysoka czułość na zwarcia impulsowe, odpowiednia do obwodów z umiarkowanym prądem rozruchowym.
- Znamionowe napięcie: 230 V; częstotliwość: 50 Hz; rodzaj napięcia: AC/DC.
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA.
- Mechanizmy wyzwalania: element termiczny (ochrona przeciążeniowa) oraz elektromagnetyczny (ochrona zwarciowa).
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3.
- Klasa ograniczenia energii: 3; szerokość: 1 moduł; głębokość wbudowania: 69 mm.
- Jednoczesne rozłączanie bieguna N: nie.
- Możliwość dodatkowego wyposażenia: tak — kompatybilność z akcesoriami takimi jak styki pomocnicze i szyny zbiorcze.
- Zgodność z normami: IEC/EN 60898-1 oraz UL 1077; konstrukcja przewiduje wysokie parametry mechaniczne i dielektryczne.
Zastosowanie produktu
- Ochrona obwodów gniazd i oświetlenia w instalacjach jednofazowych (mieszkalnych i komercyjnych).
- Zabezpieczenie obwodów z urządzeniami posiadającymi umiarkowany prąd rozruchowy (silniki małej mocy, transformatory, oświetlenie z automatyką).
- Wykorzystanie w rozdzielnicach modułowych wraz z akcesoriami (styki pomocnicze, szyny zbiorcze) do realizacji funkcji alarmowych i sterujących.
- Stosowanie jako podstawowy element ochrony nadprądowej w instalacjach budynków mieszkalnych, obiektów handlowych oraz w aplikacjach przemysłowych o zdefiniowanych wymaganiach doboru charakterystyki C.
