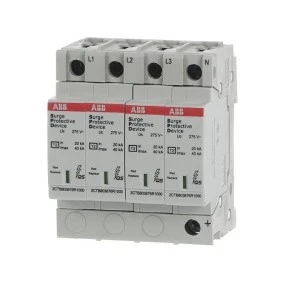

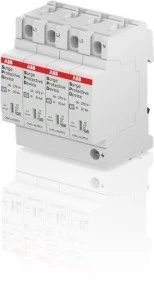

Ogranicznik przepięć Typ T2 4P 40kA 12,5kV 275V OVR T2 4L 40-275 P QS 2CTB803873R5600
OVR T2 4L 40-275 P QS to ogranicznik przepięć klasy Typ 2 przeznaczony do ochrony układów niskiego napięcia przed przejściowymi przepięciami (np. impulsy atmosferyczne) w systemach TN-S. Urządzenie montuje się na szynie DIN 35 mm i stosuje w rozdzielnicach głównych oraz podsieciach obwodów zasilających.
Cechy techniczne
- Układ i liczba biegunów: 4 bieguny (L1, L2, L3, N) — ochrona czteroprzewodowa dla systemów TN-S.
- Znamionowe napięcie AC: 230 V (współpraca z instalacjami 230/400 V); maksymalne napięcie trwałej pracy (Uc): 275 V.
- Znamionowy prąd wyładowczy (8/20 µs): 40 kA (Ipk) — wartość szczytowa; krótkotrwała odporność na przepięcie dorywcze: 100 kA (informacja z dokumentacji producenta).
- Znamionowe napięcie DC: 350 V; poziom ochrony L–PE/N–PE: 1,25 kV.
- Sygnalizacja stanu: optyczny wskaźnik zadziałania; brak zintegrowanego styku do zdalnej sygnalizacji.
- Montaż i wymiary: montaż na szynie DIN 35 mm; rozmiar 4 moduły; wymiary: szer. 71,2 mm, wys. 58 mm; masa netto ok. 0,48 kg.
- Funkcjonalność: Typ 2 — ochrona przed przepięciami pośrednimi i bezpośrednimi impulsami przemieszczeń ładunków w instalacji niskiego napięcia; posiada funkcję konserwacji i wskaźnik stanu.
- Dodatkowe informacje eksploatacyjne: brak zintegrowanego dobezpieczenia; przeznaczony do pracy w instalacjach z przewodem neutralnym.
Zastosowanie
- Ochrona głównych i podrozdzielnic instalacji TN-S w budynkach mieszkalnych, komercyjnych i obiektach przemysłowych.
- Montaż w rozdzielnicach głównych w celu zabezpieczenia urządzeń i układów elektronicznych przed przepięciami atmosferycznymi i łączeniowymi.
- Stosowanie w instalacjach zasilających węzły technologiczne, serwerownie i instalacje z czułym sprzętem elektronicznym wymagającym ochrony przed impulsywnymi przepięciami.
