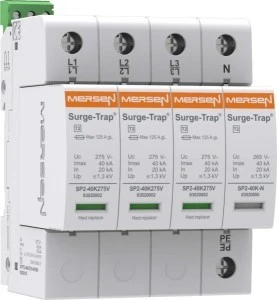

Ogranicznik przepięć Typ T2 4P 40kA zdalny monitoring STPT2‑40K275V‑4PM 83020153

Urządzenie STPT2-40K275V-4PM to Urządzenie Ochrony Przeciwprzepięciowej (SPD) Typu 2, przeznaczone do ochrony systemów zasilania prądem przemiennym (AC) w konfiguracji TNS (3 fazy + neutralny, Terra Neutral Separate). Jest to rozwiązanie o maksymalnym prądzie wyładowczym 40 kA (Imax, 8/20 μs), z napięciem znamionowym 230/400 V. Posiada 4 bieguny, wtykową konstrukcję zajmującą 4 moduły oraz funkcję zdalnej sygnalizacji, co ułatwia instalację, konserwację i monitorowanie stanu.

---

Kluczowe Specyfikacje Techniczne

Podstawowe Parametry

• Numer artykułu: 83020153

• Numer katalogowy: STPT2-40K275V-4PM

• Opis: Surge Protection Device Type 2, 40kA Imax (8/20), 3Ph+N, 230/400V, 4+0 TNS, 4 Poles, Pluggable, 4 Modules, Remote indication

• Kod EAN/UPC: 8435297849247

• Zgodność z ROHS: Tak

• Typ SPD:

  • IEC: Klasa II

  • UL: Type 2 Component Assembly

• Napięcie znamionowe (Un): 230/400 V AC

• AC lub DC: AC

Parametry Elektryczne

• Nominalny prąd wyładowczy (In, 8/20): 20 kA – Prąd, który urządzenie może wielokrotnie wytrzymać bez degradacji.

• Maksymalny prąd wyładowczy (Imax, 8/20): 40 kA – Maksymalny prąd, jaki urządzenie może obsłużyć w pojedynczym zdarzeniu przepięciowym (test 8/20 μs).

• Tryby ochrony:

  • L-PE: Faza do uziemienia ochronnego

  • N-PE: Neutralny do uziemienia ochronnego

• Konfiguracja systemu: TNS

• Wytrzymałość na prąd zwarcia (ISCCR): 25 kA – Maksymalny prąd zwarciowy, jaki urządzenie może wytrzymać.

• Poziom ochrony napięciowej (VPR):

  • L-G: 900 V

  • L-L: 1800 V

  • N-G: 900 V

  • L-N: 1800 V

Konstrukcja i Montaż

• Liczba biegunów: 4

• Format: Wtykowy, zajmujący 4 moduły

• Montaż: Szyna DIN

• Moment dokręcania: 3 N m – Zalecany moment dla połączeń śrubowych.

• Materiał obudowy: PA66 CT1 – Trwały poliamid odporny na ciepło i chemikalia.

System Sygnalizacji

• System sygnalizacji: Tak

• Typ sygnalizacji:

  • Zielony: OK (sprawne)

  • Niezielony: Wymienić

  • Wyposażony w mikroprzełącznik do zdalnego monitorowania.

Wymiary i Waga

• Wymiary produktu:

  • Szerokość: 72 mm

  • Długość: 70 mm

  • Wysokość: 90 mm

• Waga produktu: 0,407 kg

• Opakowanie sprzedażowe:

  • Ilość: 1 sztuka

  • Wymiary: 78 mm x 117 mm x 90 mm

  • Waga: 0,45 kg

Części Zamienne

• Wtyczka N-PE: 77707654

• Wtyczka L-N: 77707654

Grupa Produktowa

• Grupa: Power Line SPDs (SPD dla linii zasilających)

---

Zastosowanie

Urządzenie STPT2-40K275V-4PM jest przeznaczone do ochrony instalacji elektrycznych w systemach trójfazowych (3Ph+N) o napięciu 230/400 V AC, szczególnie w układzie TNS. Skutecznie zabezpiecza przed przepięciami spowodowanymi wyładowaniami atmosferycznymi lub operacjami przełączania, minimalizując ryzyko uszkodzenia podłączonych urządzeń. Jest to rozwiązanie typu Class II/Type 2, co oznacza, że nadaje się do montażu na poziomie rozdzielni, za głównym zasilaniem.

---

Zalety

• Wysoka skuteczność: Maksymalny prąd wyładowczy 40 kA zapewnia ochronę przed dużymi przepięciami.

• Łatwość obsługi: Wtykowa konstrukcja umożliwia szybką wymianę bez konieczności ponownego okablowania.

• Monitorowanie stanu: System sygnalizacji (wizualny i zdalny) pozwala na bieżącą kontrolę sprawności.

• Kompaktowość: Zajmuje tylko 4 moduły, co oszczędza miejsce w rozdzielni.

• Trwałość: Obudowa z PA66 CT1 gwarantuje odporność na trudne warunki eksploatacyjne.

---

Podsumowanie

STPT2-40K275V-4PM to niezawodne urządzenie ochrony przeciwprzepięciowej Typu 2, które łączy w sobie wysoką wydajność (Imax 40 kA, In 20 kA) z praktycznymi funkcjami, takimi jak wtykowa konstrukcja, kompaktowe wymiary i zdalna sygnalizacja. Zgodność z normami IEC (Klasa II) i UL (Type 2 Component Assembly) oraz solidna budowa sprawiają, że jest to idealne rozwiązanie do zabezpieczania profesjonalnych instalacji elektrycznych w systemach AC.
