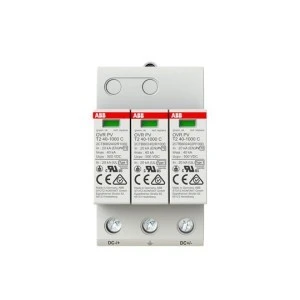

Ogranicznik przepięć C typ T2 do ochrony instalacji PV 1000V In= 40kA PV OVR PV T2 40-1000 2CTB802400R1000
Ogranicznik przepięć OVR PV T2 40-1000 jest urządzeniem typu T2 przeznaczonym do ochrony instalacji fotowoltaicznych DC przed przepięciami impulsowymi. Stosowany w rozdzielnicach i skrzynkach przyłączeniowych w instalacjach PV o napięciu do 1000 V DC.
Cechy techniczne
- Typ ochrony: Typ 2 (urządzenie przeciwprzepięciowe dla instalacji PV)
- Znamionowy prąd wyładowczy (8/20 μs): 40 kA
- Znamionowe napięcie DC / maksymalne napięcie trwałej pracy: 1000 V DC
- Maksymalne napięcie instalacji fotowoltaicznej: 1000 V
- Bieguny: 2
- Rozmiar: 3 moduły (szerokość modułowa)
- Montaż: szyna montażowa DIN 35 mm
- Sygnalizacja zadziałania: wskaźnik optyczny (wizualny)
- Brak styku do zdalnej sygnalizacji; brak zintegrowanego dobezpieczenia
- Stopień ochrony obudowy: IP20
- Konstrukcja kompaktowa, montaż na szynie DIN; przewody połączeniowe powinny być krótkie i proste
Zastosowanie
- Ochrona ciągów fotowoltaicznych DC w instalacjach dachowych i naziemnych do 1000 V
- Montaż w skrzynkach łączeniowych, rozdzielnicach DC oraz przy falownikach na stronie stałoprądowej
- Zalecane stosowanie przez wykwalifikowany personel zgodnie z instrukcją montażu; przed instalacją kontrola stanu urządzenia
- W instalacjach o napięciu powyżej 600 V zachować wymaganą odległość od elementów uziemionych (>10 mm) i montować w odpowiednich obudowach izolacyjnych
- Stosować w granicach parametrów znamionowych; przekroczenie wartości może spowodować uszkodzenie urządzenia
