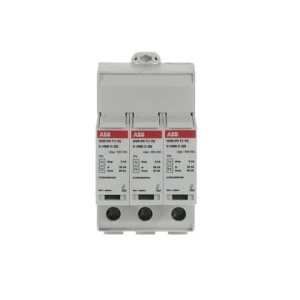

Ogranicznik przepięć B+C typ T1+T2 do ochrony instalacji PV 1100V Iimp= 5kA In= 20kA PV OVR 5-1000 P QS 2CTB812050R1000
Ogranicznik przepięć kombinowany klasy B+C (typ T1+T2) przeznaczony do ochrony stron DC instalacji fotowoltaicznych. Urządzenie służy do odprowadzania impulsów przepięciowych i ograniczania skutków przepięć na stringach PV oraz w rozdzielnicach DC.
Cechy techniczne
- Typ ochrony: kombinowany T1+T2 (B+C) przeznaczony do instalacji PV
- Znamionowe napięcie DC / maksymalne napięcie trwałej pracy: 1000 V DC
- Prąd udarowy Iimp (10/350): 5 kA
- Zdolność gaszenia prądu następczego (In): 20 kA
- Liczba biegunów: 2
- Rozmiar: 3 moduły; szerokość ok. 64 mm, wysokość ok. 84 mm; masa netto ok. 0,397 kg
- Montaż: szyna montażowa DIN 35 mm; przeznaczenie do zabudowy w obudowach wewnętrznych (NEMA 1)
- Zakres temperatur pracy: -40 °C do +85 °C
- Funkcje eksploatacyjne: element ochronny może być odłączony przy konserwacji przy zachowaniu zasilania obciążenia; przed pracami serwisowymi należy odłączyć napięcie
- Dodatkowe cechy: brak styku sygnalizacji zdalnej; urządzenie nie jest wydmuchowe
Zastosowanie produktu
- Ochrona stringów PV i pól modułów w instalacjach fotowoltaicznych do 1000 V DC
- Montaż w rozdzielnicach DC, skrzynkach rozdzielczych stringów oraz przy falownikach (wewnętrzne instalacje na szynie DIN)
- Zabezpieczenie przed przepięciami atmosferycznymi i przepięciami łączeniowymi na stronie DC
- Stosowanie w instalacjach dachowych i gruntowych wymagających ochrony przed impulsami udarowymi
- Uwagi instalacyjne: montaż zgodnie z instrukcją producenta; przed demontażem/serwisem odłączyć napięcie z uwagi na ryzyko porażenia
