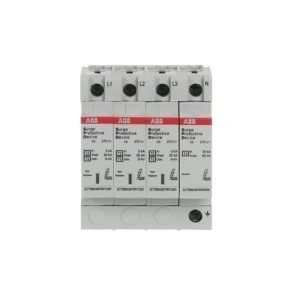

Ogranicznik przepięć OVR T2-T3 3N 20-275 P QS T2-T3 3+1 275V In= 5kA TN-S / TT
Ogranicznik przepięć OVR T2-T3 3N 20-275 P QS to urządzenie ochrony przeciwprzepięciowej typu kombinowanego (T2–T3), przeznaczone do instalacji trójfazowych 3+N w sieciach TT i TN-S. Stosowany do ochrony instalacji niskiego napięcia i wrażliwych odbiorników przed przepięciami atmosferycznymi i łączeniowymi.
Cechy techniczne
- Konfiguracja: 3+1 (3N), typ OVR T2–T3
- Napięcie znamionowe instalacji: 230/400 V AC
- Maksymalne napięcie trwałej pracy AC (Uc): 275 V
- Znamionowy prąd wyładowczy szczytowy (8/20) Ipk: 5 kA
- Poziom ochrony L‑N: 1,8 kV; N‑PE: 1,4 kV; ogólny poziom ochrony: 1,4 kV
- Sygnalizacja zadziałania: optyczna (wskazanie stanu urządzenia)
- Brak zintegrowanego dobezpieczenia; brak styku do zdalnej sygnalizacji
- Montaż: na szynie DIN; rozmiar: 4 moduły
- Maks. przekrój przewodu (sztywny/wielodrutowy): 25 mm²; przewód elastyczny: 16 mm²
- Wymiary: szer. 71,2 mm × wys. 58 mm; masa netto: 0,48 kg
Zastosowanie
- Ochrona główna lub wtórna w rozdzielnicach budynków mieszkalnych, biurowych i lekkich obiektów przemysłowych
- Zabezpieczenie urządzeń w instalacjach trójfazowych 230/400 V (np. sterowniki PLC, zasilacze UPS, inwertery)
- Stosowanie w sieciach typu TT i TN‑S jako ochrona przed przepięciami atmosferycznymi i łączeniowymi
- Montaż w rozdzielnicach na szynie DIN jako element systemu ochrony przeciwprzepięciowej
