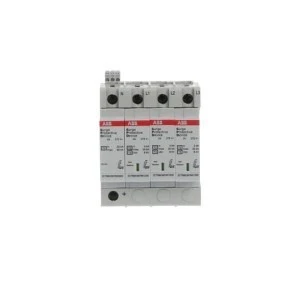

Ogranicznik przepięć OVR T2-T3 N3 20-275 P TS QS 2CTB803873R1400
Ogranicznik przepięć typu T2‑T3 przeznaczony do ochrony instalacji niskiego napięcia (230/400 V) przed przepięciami atmosferycznymi i łączeniowymi; konstrukcja modułowa przeznaczona do montażu na szynie DIN.
- Napięcie znamionowe systemu: 230/400 V AC.
- Maksymalne napięcie trwałej pracy (Uc): 275 V AC.
- Znamionowy prąd wyładowczy (8/20 μs) — wartość szczytowa: 5 kA.
- Poziom ochrony L‑N: 0,9 kV; Poziom ochrony N‑PE: 1,4 kV.
- Typ urządzenia: T2‑T3 (ochrona łączeniowa i częściowo udarowa).
- Rozmiar: 4 moduły, montaż na szynie DIN (modułowa budowa dla rozdzielnic).
- Sygnalizacja zadziałania: optyczna na urządzeniu oraz styk do zdalnej sygnalizacji.
- Brak zintegrowanego dobezpieczenia — wymagana separacja zabezpieczeń w rozdzielnicy.
- Maksymalny przekrój przewodu: przewód jedno-/wielodrutowy do 25 mm²; przewód elastyczny do 16 mm².
- Funkcje eksploatacyjne: modułowa wymiana elementów, wskaźnik stanu i możliwość konserwacji zapobiegawczej.
- Ochrona główna wejścia instalacji w budynkach mieszkalnych, handlowych i obiektach przemysłowych.
- Zabezpieczenie rozdzielnic zasilających urządzenia sterujące, UPS, szafy PLC i systemy automatyki.
- Stosowanie w sieciach TN/TN‑S i TT jako element ochrony przeciwprzepięciowej w układach 3‑fazowych.
- Integracja z systemami nadzoru rozdzielnicy dzięki stykowi zdalnej sygnalizacji (BMS/SCADA).
- Modernizacja istniejących rozdzielnic — montaż modułowy ułatwia wymianę bez ingerencji w całą instalację.
