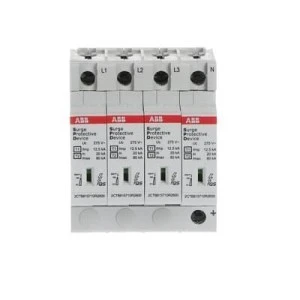

Ogranicznik przepięć OVR T1-T2 4L 12.5-275s P QS to urządzenie ochrony przeciwprzepięciowej przeznaczone do instalacji niskiego napięcia (230/400 V) w układach czterobiegunowych. Zaprojektowany jako moduł plug-in do montażu w rozdzielnicach, realizuje funkcję kombinowanej ochrony klasy T1/T2 przed przepięciami przemijającymi.
Cechy techniczne
Typ: OVR T1‑T2, kombinowany ogranicznik przepięć dla kategorii T1 i T2
Liczba biegunów: 4P (3F + N)
Parametry prądowe: oznaczenie 12,5 kA; w dokumentacji produktowej podawany nominalny prąd wyładowczy do 20 kA i wartość maksymalna do 80 kA
Napięcie pracy: 230/400 V AC — przystosowany do sieci trójfazowych z przewodem neutralnym
Normy odniesienia: konstrukcja zgodna z wymaganiami norm IEC/EN 61643-11
Montaż: moduł plug-in umożliwiający wymianę elementu ochronnego i konserwację zapobiegawczą
Sygnalizacja stanu: wbudowany wskaźnik umożliwiający kontrolę działania ogranicznika
Wymiary: szer. 71,2 mm × wys. 76,7 mm × gł. 88 mm
Właściwości materiałowe: wykonanie z uwzględnieniem wymogów środowiskowych (zgodność z wymogami RoHS)
Zastosowanie produktu
Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, handlowych i przemysłowych
Element wielostopniowego systemu ochrony przeciwprzepięciowej jako pierwszy/pośredni stopień ochrony (T1/T2)
Zabezpieczenie instalacji trójfazowych 230/400 V oraz przewodu neutralnego przed przepięciami atmosferycznymi i przepięciami przejściowymi
Ochrona wyposażenia wrażliwego: sterowniki PLC, systemy automatyki, serwery, urządzenia RTV/AGD
