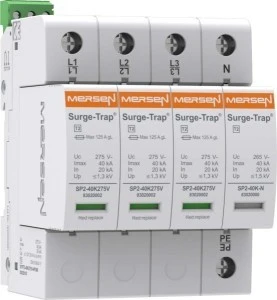

Urządzenie Ochrony Przeciwprzepięciowej STPT2-40K275V-4P (numer katalogowy: STPT2-40K275V-4P, numer artykułu: 83020152) to zaawansowane rozwiązanie klasy II/Typu 2, zaprojektowane do ochrony systemów zasilania prądem przemiennym (AC) przed przepięciami o charakterystyce 8/20 μs. Przeznaczone dla konfiguracji TNS (3 fazy + neutralny), urządzenie oferuje 4-biegunową ochronę przy napięciu znamionowym 230/400 V. Dzięki wtykowemu formatowi zajmującemu 4 moduły, jest łatwe w instalacji i konserwacji, co czyni je idealnym wyborem dla profesjonalnych instalacji elektrycznych.
Kluczowe Specyfikacje Techniczne
-
Typ SPD:
-
Napięcie znamionowe (Un): 230/400 V AC
-
Liczba biegunów: 4
-
Format: Wtykowy, 4 moduły
-
Prąd wyładowczy nominalny (In): 20 kA (8/20 μs)
-
Maksymalny prąd wyładowczy (Imax): 40 kA (8/20 μs)
-
Tryby ochrony:
-
Konfiguracja systemu: TNS (4+0)
-
Wytrzymałość na prąd zwarcia (ISCCR): 25 kA
-
Poziom ochrony napięciowej (VPR):
-
L-G: 900 V
-
L-L: 1800 V
-
N-G: 900 V
-
L-N: 1800 V
-
Maksymalny bezpiecznik zapasowy: 125 A [gG]
Cechy Konstrukcyjne
Dodatkowe Informacje
-
Numer katalogowy: STPT2-40K275V-4P
-
Numer artykułu: 83020152
-
Kod EAN/UPC: 8435297851172
-
Grupa produktowa: SPD dla linii zasilających
-
Zastosowanie: AC
Zastosowanie
Urządzenie STPT2-40K275V-4P zostało zaprojektowane do ochrony instalacji elektrycznych w systemach zasilania prądem przemiennym (AC), szczególnie w konfiguracji TNS (3 fazy + neutralny). Dzięki trybom ochrony L-PE i N-PE skutecznie zabezpiecza podłączone urządzenia przed przepięciami, minimalizując ryzyko uszkodzeń spowodowanych zakłóceniami elektrycznymi. Wtykowa konstrukcja i kompaktowe wymiary (4 moduły) ułatwiają montaż w rozdzielniach, a system sygnalizacji pozwala na szybkie monitorowanie stanu urządzenia.
Zalety
-
Skuteczna ochrona: Neutralizuje przepięcia o charakterystyce 8/20 μs przy maksymalnym prądzie wyładowczym 40 kA.
-
Łatwość instalacji: Wtykowa konstrukcja i montaż na szynie DIN zapewniają prostotę obsługi.
-
Wskaźnik stanu: System sygnalizacji (zielony/niezielony) umożliwia szybką ocenę sprawności urządzenia.
-
Kompaktowość: Zajmuje tylko 4 moduły, oszczędzając miejsce w rozdzielni.
-
Trwałość: Obudowa z materiału PA66 CT1 gwarantuje odporność na warunki eksploatacyjne.
Podsumowanie
STPT2-40K275V-4P to niezawodne urządzenie ochrony przeciwprzepięciowej Typu 2, które łączy wysoką wydajność (Imax 40 kA) z praktycznymi rozwiązaniami, takimi jak wtykowa konstrukcja i wizualny system sygnalizacji. Zgodność z normami IEC i UL, solidna budowa oraz kompaktowe wymiary sprawiają, że jest to doskonałe rozwiązanie dla systemów AC wymagających skutecznej ochrony przed przepięciami.
