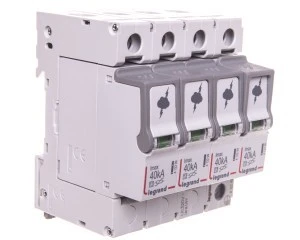

Ogranicznik przepięć Typ T2 4P 40kA 1,7kV ON 300 TT, TN (TNC, TNS) 412243
Ogranicznik przepięć modułowy klasy Typ 2 przeznaczony do ochrony instalacji 230/400 V~ (50–60 Hz) w systemach TT i TN (TNC, TNS). Stosowany jako ochrona wejściowa w rozdzielnicach głównych oraz w instalacjach lokalnych wymagających ograniczenia przepięć impulsowych.
Parametry techniczne
- Typ ochrony: Typ 2, 4-biegunowy (4P)
- Znamionowy prąd wyładowczy (8/20 µs) — wartość szczytowa: 40 kA
- Poziom ochrony (Up): 1,7 kV
- Maksymalne napięcie trwałej pracy AC (Uc): 320 V
- Znamionowe napięcie pracy AC (Un): 230 V
- Tryby ochrony: L–N oraz N–PE (przeznaczony do systemów TT oraz TN — TNC/TNS)
- Wskaźnik stanu: optyczny (zielony = sprawny, pomarańczowy = wymiana modułu)
- Zintegrowane dobezpieczenie: brak
- Styk do zdalnej sygnalizacji: brak
- Przyłącza przewodów (elastyczny, wielodrutowy): 0,5–25 mm?
- Przyłącza przewodów (sztywny, jednodrutowy/wielodrutowy): 0,5–16 mm?
- Rozmiar: 4 moduły (montaż na szynie DIN)
- Montaż i eksploatacja zgodnie z normami dotyczącymi SPD (m.in. IEC/EN 62305, IEC 61643-11) oraz zasadami instalacji ochrony odgromowej
Zastosowanie produktu
- Ochrona głównych rozdzielnic w obiektach mieszkalnych, usługowych i przemysłowych
- Zabezpieczenie obwodów w instalacjach wyposażonych w systemy ochrony odgromowej (LPS) oraz w instalacjach zasilanych z linii napowietrznych
- Stosowanie w rozdzielnicach przy wejściu zasilania w celu ograniczenia przepięć impulsowych do urządzeń elektrycznych i elektronicznych
- Ochrona obwodów, w których ciągłość zasilania ma znaczenie dla bezpieczeństwa ludzi lub procesów (systemy alarmowe, sterowania, aparatura medyczna itp.)
- Wskazówki instalacyjne: montować możliwie najbliżej głównego przyłącza, stosować krótkie i grube przewody połączeniowe, zapewnić właściwe połączenie wyrównawcze i uziemienie oraz wykonać instalację przez wykwalifikowanego elektryka
